4108E-S Модуль Wi-Fi HaLow

ММ6108

802.11ах

СДИО/СПИ

13,0 х 13,0 мм

Свяжитесь с нами для получения HDK, SDK и EVB

штат:



Расследование Добавить в корзину Скачать

Wi-Fi-версия:
1G ах
Версия Bluetooth:
Выбрать
Производитель чипов:
ММ
Интерфейс модуля Интернета вещей:
СДИО/СПИ

Описание продукта

Название продукта

Модуль Wi-Fi HaLow MM6108 4108Э-С

ММ6108

802.11ах

СДИО/СПИ

13,0 х 13,0 мм

Подробная информация

Введение

Fnlink представляет пионер модуля IEEE 802.11ah WIFI LGA — 4108E-S. 4108E-S соответствует стандарту IEEE.

Модуль Wi-Fi 802.11ah, разработанный в соответствии со стандартом IEEE 802.11ah, поддерживает скорость передачи данных до

32,5 Мбит/с, работающий в нелицензируемом диапазоне ниже 1 ГГц, обеспечивающий большую дальность действия и более высокую скорость передачи данных для

приложения Интернета вещей (IoT). 4108E-S обеспечивает оптимизированную совместимость передачи данных с

существующие сети Wi-Fi, обеспечивающие передачу данных на расстояние до 1 км с низким энергопотреблением

требования.

В 4108E-S интегрирована однокристальная однокристальная система на кристалле MAC/PHY/радиосистемы IEEE 802.11ah Sub-1G 8 МГц Morse Micro.

MM6108, усилитель мощности со сверхдальним радиусом действия, LNA высокой линейности, переключатель T/R, кварцевый резонатор 32 МГц. Он был разработан для

упрощенное подключение Wi-Fi HaLow к внешнему хосту для приложений, в которых клиент хочет просто

заменить предыдущую радиочастотную технологию соединением Wi-Fi HaLow, используя при этом новейшую систему безопасности WPA3.

протокол. 4108E-S поддерживает ведомый интерфейс, совместимый с SDIO 2.0, работу в режиме SPI, а также множество периферийных устройств.

такие как общий I2C, UART и GPIO. Кроме того, его MAC поддерживает роли STA и AP.

Особенности

Общий

Поддержка диапазона частот 850–950 МГц.

Поддержка скорости передачи данных в одном потоке до 32,5 Мбит/с при канале 8 МГц или 15 Мбит/с при канале 4 МГц..

Поддержка вариантов ширины канала 1/2/4/8 МГц

Поддержка уровней схемы модуляции и кодирования (MCS) MCS 0–7 и MCS 10.

Модуляция: BPSK и QPSK, 16-QAM и 64-QAM.

Поддержка режимов дублирования 1 МГц и 2 МГц.

Функции безопасности

Механизм шифрования AES .

Аппаратная поддержка хеш-функций SHA1 и SHA2 (SHA-256, SHA-384, SHA-512).

WPA3, включая защищенные фреймы управления (PMF)

Оппортунистическое беспроводное шифрование (OWE)

Приложения

беспроводная камера, детектор движения, контроль освещения, система контроля доступа, клавиатурная система, система биометрической идентификации, система управления дверьми, система противопожарной защиты, промышленная автоматизация, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя / задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, осветительные лампы, интеллектуальный уличный фонарь, интеллектуальная бытовая техника / приборы для бытовой техники (вода, электричество, газ), Умный город и другие сценарии применения.

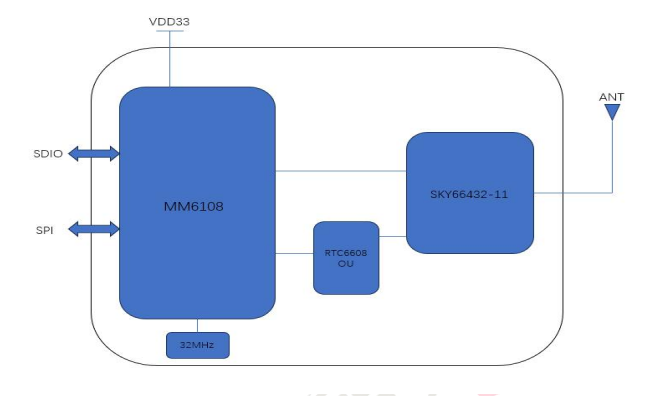

Блок-схема

Параметры

Модель №.	4108Э-С	Основной чипсет	ММ6108
Интерфейс	Wi-Fi: SDIO/SPI	Стандарт Wi-Fi	IEEE802.11ах
Скорость передачи данных	32,5 Мбит/с	Сертификация	RoHS, ДОСТИГНУТЬСЯ
РЧ антенна	Внешняя антенна	Поддерживаемая ОС	Linux/Фриртос
Рабочая частота	850–950 МГц	Рабочее напряжение	3,3 В
Размерность	Д13 * Ш13 * Т2,1 мм	РЧ-цепь	1Т1Р
Рабочая температура	от -40°С до +85°С	Температура хранения	от -40°С до 85°С
