Название продукта

QCA6174A-1 Модуль Wi-Fi 8274B-PR

QCA6174A-1

5G Wi-Fi

PCIe/Uart

2Т2Р

БТ5.0/БЛЕ5.0

13,0 х 15,0 мм

---

Подробная информация

Введение

Компания Fn-Link Technology анонсирует недорогой модуль с низким энергопотреблением, обладающий всеми функциями Wi-Fi и Bluetooth. Высокоинтегрированный модуль предоставляет возможности просмотра веб-страниц, VoIP, приложений Bluetooth-гарнитуры. Благодаря возможностям беспрепятственного роуминга и повышенной безопасности он также может взаимодействовать с точками доступа 802.11a/b/g/n/ac 2x2 различных производителей в беспроводной локальной сети.

Беспроводной модуль соответствует стандарту IEEE 802.11 a/b/g/n/ac 2x2 MIMO и может достигать скорости до 867 Мбит/с с двойным потоком в 802.11n для подключения к беспроводной локальной сети. Интегрированный модуль обеспечивает интерфейс PCI-e для Wi-Fi, интерфейс UART/PCM для Bluetooth.

Этот компактный модуль представляет собой комплексное решение для сочетания технологий Wi-Fi и Bluetooth V5.0. Модуль специально разработан для всех портативных устройств.

 Особенности

Высокоинтегрированная система на кристалле (SOC) беспроводной локальной сети (WLAN) для приложений WLAN 5 ГГц 802.11ac или 2.4G/5G 802.11n.

Двухпотоковое пространственное мультиплексирование со скоростью передачи данных до 867 Мбит/с.

Поддерживает 20/40 МГц на частоте 2,4 ГГц и поддерживает 20/40/80 МГц на частоте 5 ГГц.

Поддерживает интерфейс PCI-e с низким энергопотреблением для WLAN и интерфейс UART/PCM для Bluetooth.

Поддерживает Bluetooth V5.0, BLE, ANT+ и обратно совместим с Bluetooth 1.2, 2.X+, повышая скорость передачи данных.

Поддерживает сосуществование WLAN-Bluetooth и сосуществование ISM-LTE.

Поддерживает Bluetooth для передачи уровня мощности класса 1 и класса 2 без необходимости использования внешнего усилителя мощности.

Цифровой интерфейс хоста BT:

- HCI UART (до 3,2 Мбит/с)

- PCM для аудиоданных

 Приложения

OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.

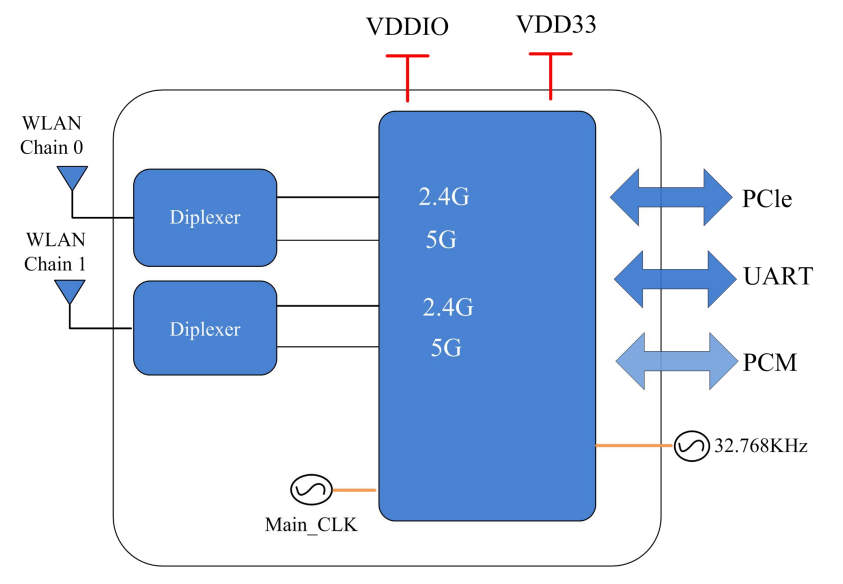

 Блок-схема

 Параметры
