QCA1023-0/QCA9377-3 Модуль Wi-Fi 8223A-SR
QCA1023-0/QCA9377-3
5G Wi-Fi
SDIO3.0/Уарт
1Т1Р
БТ5.0/БЛЕ5.0
12,0 х 12,0 мм
Fn-Link Technology анонсирует недорогой модуль с низким энергопотреблением, обладающий всеми функциями Wi-Fi и Bluetooth. Высокоинтегрированный модуль предоставляет возможности просмотра веб-страниц, VoIP, приложений Bluetooth-гарнитуры. Благодаря возможностям беспрепятственного роуминга и повышенной безопасности он также может взаимодействовать с точками доступа 802.11a/b/g/n/ac различных производителей в беспроводной локальной сети.

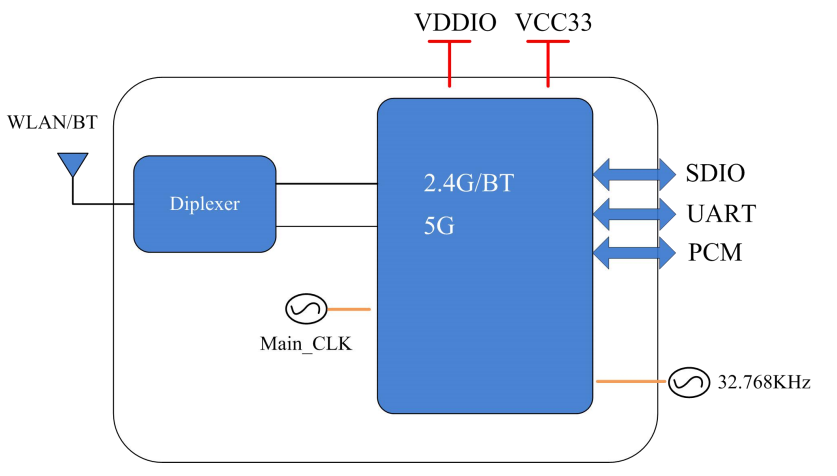

Беспроводной модуль соответствует стандарту IEEE 802.11 a/b/g/n/ac и может достигать скорости до 433,3 Мбит/с с одним потоком в черновом формате 802.11ac для подключения к беспроводной локальной сети. Встроенный модуль обеспечивает интерфейс SDIO для Wi-Fi, интерфейс UART/PCM для Bluetooth.
Этот компактный модуль представляет собой комплексное решение для сочетания технологий Wi-Fi + BT. Модуль специально разработан для смартфонов и портативных устройств.
Общий
Высокоинтегрированная система на кристалле (SOC) беспроводной локальной сети (WLAN) для приложений WLAN 5 ГГц 802.11ac или 2.4G/5G 802.11n.
Поддерживает 20/40 МГц на частоте 2,4 ГГц и поддерживает 20/40/80 МГц на частоте 5 ГГц.
Хост-интерфейс
Поддерживает маломощный интерфейс SDIO3.0 для WLAN и интерфейс UART/PCM для Bluetooth.
Функции Bluetooth
Поддерживает Bluetooth V5.0, BLE и обратно совместим с Bluetooth 1.2, 2.X+, повышая скорость передачи данных.
Поддерживает сосуществование WLAN и Bluetooth.
Поддерживает Bluetooth для передачи уровня мощности класса 1 и класса 2 без необходимости использования внешнего усилителя мощности.
Цифровой интерфейс хоста BT:
--HCI UART (до 4 Мбит/с)
--PCM для аудиоданных
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.
Модель №. | 8223А-СР | Основной чипсет | QCA1023-0/QCA9377-3 |
Интерфейс | SDIO3.0 | Стандарт Wi-Fi | IEEE802.11a/b/g/n/ac+BLE5.0 |
Скорость передачи данных | 433 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Внешняя антенна | Поддерживаемая ОС | Линукс/Андроид |
Рабочая частота | 2,4G: 2,400–2,497 ГГц (диапазон 2,4G ISM) 5,8G: 4,900 ГГц ~ 5,845 ГГц (диапазон 5,0G ISM) | Рабочее напряжение | 3,3 В |
Размерность | Д12,0*Ш12,0*Т1,7 мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от -40°С до 85°С | Температура хранения | от -40°С до 125°С |
Номер детали. | Описание |
ФГ1023СМ13-В2 | QCA1023-0/QCA9377-3, a/b/g/n/ac Wi-Fi+BLE5.0, 1T1R, 12X12 мм SDIO+Uart, V1.0 |
