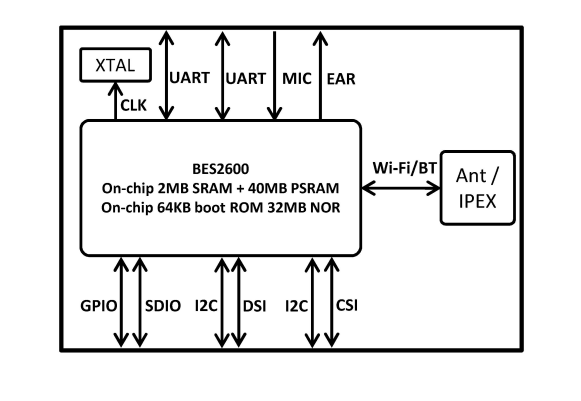

БЭС2600ВМ Модуль AIoT V200Z-R
Чипсет: BES2600WM
802.11a/b/g/n
БТ 5.2 1Т1Р
Встроенная ОЗУ и флэш-память
28x20 мм
V200Z-R — это высокоинтегрированный беспроводной модуль с функциями передачи голоса и звука. Он основан на решении BES2600, которое включает в себя двухъядерную подсистему MCU Cortex-M33 Star и двухъядерную подсистему AP Cortex-A7. И MCU, и подсистема AP могут запускать RTOS и пользовательские приложения.
Модуль поддерживает маломощный Wi-Fi 4 (1x1 802.11a/b/g/n двухдиапазонный) и двухрежимный Bluetooth 5.2 (поддержка BT/BLE, LE Audio). Кроме того, он оснащен высокопроизводительной встроенной антенной для печати, что позволяет снизить сложность конструкции оборудования.
V200Z-R также предоставляет подсистему голосового и аудиокодека и подсистему дисплея с движком 2D-графики. Он поддерживает дисплей MIPI DSI HD до HD (720P60), поддерживает камеру MIPI CSI до 2 МП и поддерживает микрофонные массивы с тремя аналоговыми микрофонами или шестью цифровыми микрофонами для голосовых приложений в дальней зоне. Подсистема MCU использует верхний стек протоколов Bluetooth, а подсистема AP и аппаратный 2D-графический движок могут ускорять графический и визуальный интерфейс, обработку голоса и звука, а также задачи искусственного интеллекта.
Этот компактный модуль является идеальным выбором для интеллектуальных устройств, интеллектуальных панелей, входных охранных устройств и других приложений для умного дома.
Это высокопроизводительная, многофункциональная и экономичная система-на-чипе AIoT и мультимодальная плата разработки V200Z-R.
ЦП
Однокристальная КМОП-схема, полностью интегрированная подсистема PMU, CODEC, RF, BB, MCU и AP.
Двухъядерная подсистема MCU ARM Cortex-M33 Star с тактовой частотой 300 МГц.
Двухъядерная подсистема точки доступа ARM Cortex-A7 с частотой 1 ГГц и NEON.
Общая SRAM объемом 2 МБ, встроенная PSRAM и встроенная флэш-память NOR Note1.
Поддержка TrustZone и безопасной загрузки.
Wi-Fi/БТ
Двухдиапазонный Wi-Fi 2,4 ГГц и 5 ГГц, 1T1R, соответствующий стандарту IEEE 802.11a/b/g/n.
Поддержка полосы пропускания 20 МГц и 40 МГц.
Bluetooth 5.2 двухрежимный.
Поддержка BLE Mesh и звука LE.
A2DP v1.3/AVRCP v1.5/HFP v1.6.
Сосуществование Wi-Fi и Bluetooth.
Аудио
Hi-Fi стерео аудио ЦАП и АЦП.
Голос в дальнем поле просыпается.
24-битная обработка звука.
Поддержка подавления акустического эха.
Поддержка декодирования DSD-64/128/256.
Периферийные интерфейсы
Интерфейс MIPI Tx DSI и MIPI Rx CSI
USB2.0 HS-хост или устройство
4x интерфейса UART с управлением потоком и настраиваемой скоростью передачи данных
SPIx2, 50 Мбит/с, с поддержкой последовательного ЖК-дисплея
Главный I2C 1,4 Мбит/с x3
I2S/ТДМ
ШИМx8
10-битный GPADC, 3 канала
Примечание 1. Подробную информацию о размере памяти см. в информации для заказа.
| Модель №. | В200З-Р | Основной чипсет | БЭС2600 |
| Интерфейс | USB2.0, UART, I2C, I2S, устройство SDIO, MIPI, PWM, GPIO | Стандарт Wi-Fi | IEEE 802.11a/b/g/n |
| РЧ антенна | Встроенная антенна / IPEX | Поддерживаемая ОС | ОСРВ, OpenHarmony |
| Рабочая частота | 2,4G: 2,400～2,4835 ГГц 5G: 5,18 ГГц ~ 5,825 ГГц | Рабочее напряжение | 1,8 В |
| Размерность | Д х Ш х В: 28 х 20 х 2,55 мм | РЧ-цепь | 1Т1Р |
| Рабочая температура | от -20°С до 80°С | Температура хранения | от -30°С до 125°С |
| Номер детали. | Описание |
| ФГВ200ZRXX-00 | BES2600, двухдиапазонный Wi-Fi, a/b/g/n 1T1R, BT5.2, встроенная PSRAM 16 МБ и флэш-память 16 МБ, 28X20 мм, с экраном, антенна для печати |
| ФГВ200ZRXX-01 | BES2600, двухдиапазонный Wi-Fi, a/b/g/n 1T1R, BT5.2, встроенная PSRAM 40 МБ и флэш-память 32 МБ, 28X20 мм, с экраном, антенна для печати |
