РТЛ8720СМ-ВА2 Модуль Интернета вещей 6220N-IN
РТЛ8720СМ-ВА2
802.11b/г/н
UART, GPIO, SDIO, SPI, ШИМ, I2C
1Т1Р
БЛЕ4.2
22,0 х 30,0 мм

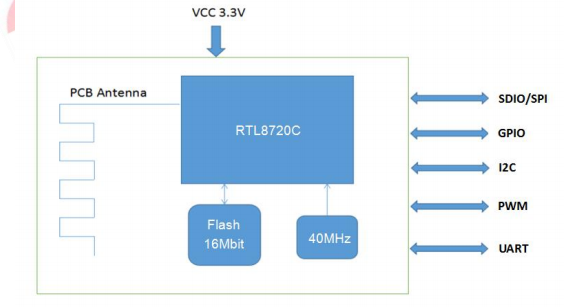

Комбинированный модуль 6220N-IN — это высокоинтегрированный модуль Интернета вещей с маломощным сетевым контроллером беспроводной локальной сети (WLAN) 802.11b/g/n. Он сочетает в себе микроконтроллер KM4, WLAN MAC, базовую полосу WLAN с поддержкой 1T1R, RF и Bluetooth. Он также предоставляет набор настраиваемых GPIO, которые настраиваются как цифровые периферийные устройства для различных приложений и контроля использования.
6220N-IN объединяет внутреннюю память для выполнения всех функций протокола Wi-Fi. Конфигурация встроенной памяти также обеспечивает простую разработку приложений.
Общие характеристики
WLAN, совместимая с 802.11b/g/n.
Скорость передачи и приема PHY 65 Мбит/с с использованием полосы пропускания 20 МГц.
Улучшение качества обслуживания 802.11e (WMM).
802.11i (ВПА, ВПА2). Службы аутентификации с открытым, общим ключом и парным ключом.
Поддержка Wi-Fi Direct.
Внутренняя 4 МБ pSRAM.
Интерфейс
УАРТ
СПИ
I2C
GPIO
ШИМ
Устройство SDIO2.0
Функции Bluetooth
Bluetooth 4.2 с низким энергопотреблением (BLE)
Модель №. | 6220N-В | Основной чипсет | РТЛ8720СМ-ВА2 |
Интерфейс | Wi-Fi: UART, GPIO, SDIO, SPI, ШИМ, I2C БТ: УАРТ | BBluetooth Стандарт | 802.11b/g/n + BLE V4.2 |
Скорость передачи данных | 150 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Встроенная антенна | Поддерживаемая ОС | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Рабочая частота | 2,400～2,4835 ГГц | Рабочее напряжение | 3,3 В |
Размерность | Д30.0 * Ш22.0 * Т3.1мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от -20°С до 85°С | Температура хранения | От -40°С до 125°С |
Номер детали. | Описание |
ФГ6220НИНКС-00 | 4 МБ pSRAM, встроенная флэш-память SPI 2 МБ |
