наименование товара
Hi3861V100 модуль IOT 3161H-I
Hi3861v100.
2.4G Wi-Fi
UArt / gpio / i2c / pwm / spi / sdio / i2s
1t1r.
18.0x20.0mm.
Детали информации
Особенности
Wi-Fi General
802.11B / G / N Совместимый WLAN.
72,2 Мбит / с передачи и получают скорость PHY с использованием пропускной способности 20 МГц.
Совместим с характеристикой 802.11n.
Mac Support IEEE802.11 D / E / H / I / K / V / W.
Поддержка STA и AP, поддержка 6 клиентов при использовании в качестве SAP.
Стандарты Wi-Fi поддерживаются
802.11B / G / N Совместимый WLAN.
Усовершенствование QoS 802.11e (WMM).
Поддержка WFA WPA / WPA2, WPS2.0.
Особенности WLAN PHY
802.11N OFDM.
Один передающий и один приемный путь (1T1R).
Поддержка стандартной пропускной способности 20 МГц и узкая полоса 5 м / 10 м.
DSSS с DBPSK и DQPSK, модуляция CCK с длинной и короткой преамбулой.
Особенности MCU
32-битный MCU, MAX 160 МГц.
SRAM 352KB.
ПЗУ 288 КБ.
Flash 2MB.
Сборка 32,768 кГц RTC (только 3161H-IL).
Интерфейс хоста
SDIO 2.0 1x.
SPI 1x.
I2C 1x.
UART 3X.
I2S 1x.
PWM 6x.
ADC 7x.
GPIO 13x.
Приложения
OTT / IPTV / DVB / Set-Top Box, планшетный ПК, рекламная машина, интеллектуальное телевидение, IPC / NVR, оборудование для управления промышленным управлением, автомобильный рекордер, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR / AR, беспроводное хранение, принтер, POS Машина, электронная шкала, транспортное средство переднее / задний конец, дрон, робот, передатчик HDMI, умный шлюз, образование, игрушки, осветительные лампы, интеллектуальные уличные светильники, интеллектуальные бытовые бытовые приборы / домашний приборостроение. Другие потребительские электронные продукты

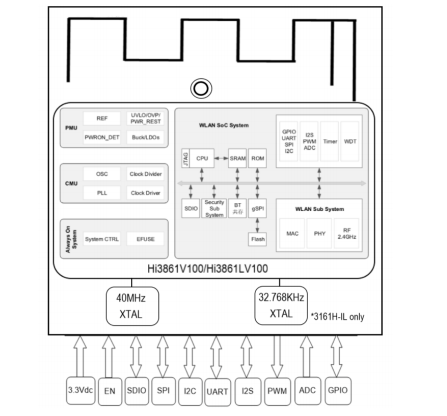

Блок-схема
Параметры
Модель № | 3161H-I. | Основной чипсет | Hi3861v100. |
Интерфейс | UArt / gpio / i2c / pwm / spi / sdio / i2s | WiFi Standard. | IEEE802.11 B / G / N |
Скорость передачи данных | 150 Мбит / с | Сертификация | RoHS, дотяжливый |
РФ антенна | Внешний Антенна | ОС поддерживается | Windows / Linux / Android |
Рабочая частота | 2.4G: 2.400 ~ 2.4835 ГГц | Рабочее напряжение | 3,3 В. |
Измерение | L18.0 * W20.0 * T2.45 мм | РЧ цепь | 1t1r. |
Рабочая Температура | -40 ° C до 85 ° C | Температура хранения | -40 ° C до 125 ° C |
Информация для заказа
Часть № | Описание |
Fg3161hixx-00. | Hi3861v100, 802.11b / g / n, 1t1r, UART / GPIO / I2C / PWM / SPI / SDIO / I2S, PCB Ant, 18 * 20 мм, PCB V2.0 |
Fg3161hixx-01. | Hi3861v100, 802.11b / g / n, 1t1r, UART / GPIO / I2C / PWM / SPI / SDIO / I2S, IPEX RF разъем, 18 * 20 мм, PCB V2.0 |
Fg3161hixx-02. | Hi3861v100, 802.11b / g / n, 1t1r, UArt / gpio / i2c / pwm / spi / sdio / i2s, pcb ant, 18 * 20 мм, pcb v3.0 (новый HDK) Рекомендуется использовать. |
