наименование товара
Модуль QCA6391 Wi-Fi6 8291n-Pr.
QCA6391.
DBS 802.11A / B / G / N / AC / AX
PCIE / UART.
2T2R.
BT5.1 / BLE5.2.
19,5 х 21,5 мм
Детали информации
Функции
Система интегрированной беспроводной локальной сети (WLAN) System-on-Chip (SOC) для приложений 2.4G / 5G 802.11AX WLAN.
Соответствует IEEE 802.11A / B / G / N / AC / AX.
Поддерживает 2x2 многопользовательский множественный ввод несколько выходов (MU-MIMO).
Двойной диапазон одновременных (DBS) с двойным Mac, до 1774,5 Мбит / с, скорость передачи данных (2x2 + 2x2 11x) поддерживает 20/40 МГц на 2,4 ГГц и поддерживает 20/40/80 МГц в 5 ГГц.
Динамический выбор частоты (DFS, раскрытие радара).
Выполнение трафика для минимального использования хоста при скоростях 11AC / AX.
Поддерживает интерфейс с низким энергопотреблением PCIE (W / L1) интерфейса для интерфейса WLAN и UART / PCM для Bluetooth.
Поддерживает Bluetooth V5.1, BLE, ANT + и обратно совместим с Bluetooth 1.2, 2.x + Усилить скорость передачи данных.
Поддерживает сосуществование WLAN-Bluetooth и сосуществование LTE-5G / ISM.
Поддерживает Bluetooth для передачи уровня мощности Class1 и Class2 без
требует внешнего па.
BT хост цифровой интерфейс:
- HCI UART (до 3,2 Мбит / с)
- PCM для аудиоданных
Малый пакет SMT LGA для размещения.
Приложения
OTT / IPTV / DVB / Set-Top Box, планшетный ПК, рекламная машина, интеллектуальное телевидение, IPC / NVR, оборудование для управления промышленным управлением, автомобильный рекордер, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR / AR, беспроводное хранение, принтер, POS Машина, электронная шкала, транспортное средство переднее / задний конец, дрон, робот, передатчик HDMI, умный шлюз, образование, игрушки, осветительные лампы, интеллектуальные уличные светильники, интеллектуальные бытовые бытовые приборы / домашний приборостроение. Другие потребительские электронные продукты

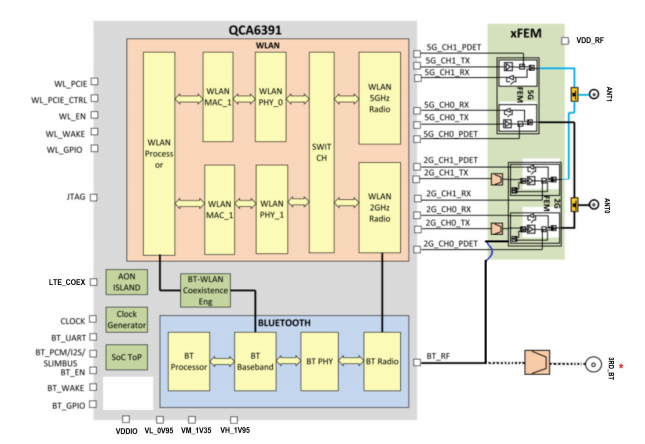

Блок-схема
Параметры
Модель № | 8291n-Pr. | Основной чипсет | QCA6391. |
Интерфейс | PCIE / UART. | WiFi Standard. | DBS 802.11A / B / G / N / AC / AX + BLE5.2 |
Скорость передачи данных | 1800 Мбит / с | Сертификация | RoHS, дотяжливый |
РФ антенна | Внешняя антенна | ОС поддерживается | Linux / Android / Windows |
Рабочая частота | 2.4G: 2.400 ГГц ~ 2,497 ГГц (2,4 г ISM Band) 5,8 г: 4,900 ГГц ~ 5,845 ГГц (5,0 г ISM Band) | Рабочее напряжение | 3,3 В. |
Измерение | L19,5 * W21,5 * T2.3 мм | РЧ цепь | 2T2R. |
Рабочая Температура | -30 ° C до 70 ° C | Температура хранения | -40 ° C до 125 ° C |
Информация для заказа
Часть № | Описание |
Fg8291nprx-00. | QCA6391, 19,5 * 21,5 мм, 2х2, 802.11a / b / g / n / ac / ax bt5.1 dbs 2g & 5g, двойная антенна |
