RTL8852BS-CG Модуль Wi-Fi 6 6252B-SRB
RTL8852BS-CG
802.11a/b/g/n/ac/ax
SDIO/УАРТ
2Т2Р
БТ5.2/БЛЕ5.2
13,0 х 15,0 мм
Компания Fn-Link Technology анонсирует недорогой модуль с низким энергопотреблением, который обладает всеми функциями Wi-Fi. Это высокоинтегрированный одиночный чип IEEE 802.11 a/b/g/n/ac/ax MAC/Baseband/RF WLAN. Для работы в беспроводной локальной сети. Встроенный модуль обеспечивает интерфейс SDIO для Wi-Fi. Модуль обеспечивает простой устаревший механизм сосуществования 20 МГц/40 МГц/80 МГц для обеспечения обратной совместимости и сетевой совместимости.
Беспроводной модуль соответствует стандарту IEEE 802.11 a/b/g/n/ac/ax 2x2 MIMO, а скорость может достигать 1201 Мбит/с с двойным потоком в 802.11ax.
Встроенный модуль обеспечивает интерфейс SDIO для Wi-Fi, интерфейс UART/PCM для Bluetooth.
This combo module is a total solution for a combination of Wi-Fi and Bluetooth V5.2 technologies.
Модуль специально разработан для всех портативных устройств.
Общий
Высокоинтегрированная система на кристалле (SOC) беспроводной локальной сети (WLAN) для приложений WLAN 802.11a/b/g/n/ac/ax.
Поддерживает двухдиапазонный одиночный одновременный доступ (2,4G/5G).
Физические возможности
Двухпотоковое пространственное мультиплексирование со скоростью передачи данных до 1201 Мбит/с.
Поддерживает 20/40 МГц на частоте 2,4 ГГц и поддерживает 20/40/80 МГц на частоте 5 ГГц.
Поддерживает формирование луча передачи.
Хост-интерфейс
Поддерживает интерфейс SDIO3.0 с низким энергопотреблением (соответствует SDIO 1.1/2.0) для WLAN.
Интерфейс UART/PCM для Bluetooth.
Функции Bluetooth
Поддерживает систему Bluetooth (совместим с логотипом BT5.2).
Поддерживает сосуществование WLAN/Bluetooth.
Совместим с Bluetooth v2.1+EDR.
Поддержка двойного режима: одновременный LE и BR/EDR.
Цифровой интерфейс хоста BT:
- HCI UART
- PCM для аудиоданных
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.

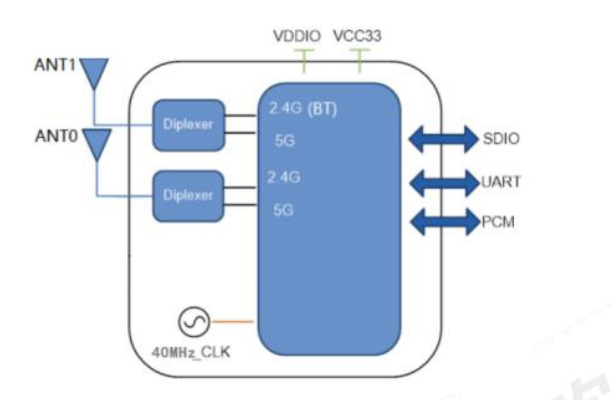

Версия с 2 антеннами:
3-антеннная версия:
Модель №. | 6252B-SRB | Основной чипсет | RTL8852BS-CG |
Интерфейс | Wi-Fi: SDIO В1.0/В2.0/В3.0 БТ: Уарт / ПКМ | Стандарт Wi-Fi | IEEE802.11a/b/g/n/ac/ax+BLE5.2 |
Скорость передачи данных | 1200 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Внешняя антенна | Поддерживаемая ОС | Android/Linux/iOS/WIN10 |
Рабочая частота | 2,4G: 2,400–2,497 ГГц (диапазон 2,4G ISM) | Рабочее напряжение | 3,3 В |
Размерность | Д15*Ш13*Т1,8 мм | РЧ-цепь | 2Т2Р |
Рабочая температура | от 0°С до 70°С | Температура хранения | от -40°С до 85°С |
Номер детали. | Описание |
ФГ6252БСРБ-00 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 2 антенны, без экранирования, печатная плата V2.0 |
ФГ6252БСРБ-01 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 3 антенны, без экранирования, печатная плата V2.0 |
| ФГ6252БСРБ-03 | RTL8852BS-CG,a/b/g/n/ac/ax,Wi-Fi+BT5.2,2T2R,SDIO+UAR T, 3 антенны, с экранированием, печатная плата V2.0 |
