Название продукта

RTL8822CS Модуль Wi-Fi  6222B-SRC

РТЛ8822CS

5G Wi-Fi

SDIO3.0/Уарт

2T2R+БТ АНТ

БТ5.0/4.2

13,0 х 15,0 мм

Подробная информация

Введение

Fn-Link Technology анонсирует недорогой модуль с низким энергопотреблением, обладающий всеми функциями Wi-Fi. Это высокоинтегрированный одиночный чип IEEE 802.11 a/b/g/n/ac MAC/Baseband/RF WLAN. Для работы в беспроводной локальной сети. Встроенный модуль обеспечивает интерфейс SDIO для Wi-Fi. Модуль обеспечивает простой  устаревший и механизм сосуществования 20 МГц/40 МГц/80 МГц для обеспечения обратного и сетевого  совместимость.

Беспроводной модуль соответствует стандарту IEEE 802.11 a/b/g/n/ac 2x2 MIMO, а скорость может достигать 867 Мбит/с с двойным потоком в 802.11n. Встроенный модуль обеспечивает интерфейс SDIO для Wi-Fi, интерфейс UART/PCM для Bluetooth.

Этот комбинированный модуль представляет собой комплексное решение для сочетания технологий Wi-Fi и Bluetooth V5.0/4.2. Модуль специально разработан для всех портативных устройств.

 Особенности

Общий

Высокоинтегрированная система на кристалле (SOC) беспроводной локальной сети (WLAN) для приложений WLAN 5 ГГц 802.11ac или 2.4G/5G 802.11n.

Двухпотоковое пространственное мультиплексирование со скоростью передачи данных до 867 Мбит/с.

Поддерживает 20/40 МГц на частоте 2,4 ГГц и поддерживает 20/40/80 МГц на частоте 5 ГГц.

Поддерживает Bluetooth для передачи уровня мощности класса 1 и класса 2 без необходимости использования внешнего усилителя мощности.

Хост-интерфейс

Поддерживает маломощный интерфейс SDIO3.0 для WLAN и интерфейс UART/PCM для Bluetooth.

Функции Bluetooth

Поддерживает систему Bluetooth V5.0/4.2.

Поддерживает сосуществование WLAN и Bluetooth.

RTL8822CS-VBS поддерживает конфиденциальность BT 1.2.

Цифровой интерфейс хоста BT:

-- HCI UART (до 4 Мбит/с)

-- PCM для аудиоданных

Модуль имеет несколько приложений:

-- 3 типа антенны/версия BT5.0 или BT4.2

-- 2 типа антенны/версия BT5.0 или BT4.2

 Приложения

OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.

 Блок-схема

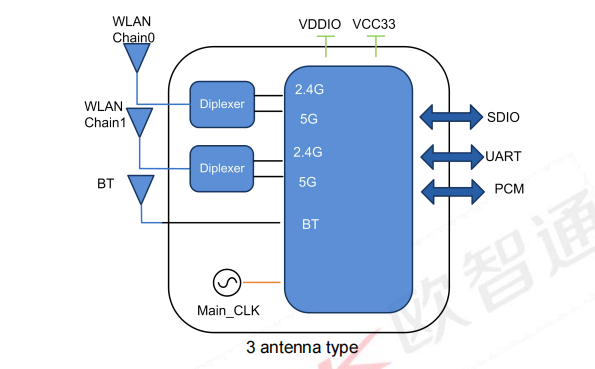

3 типа антенны:

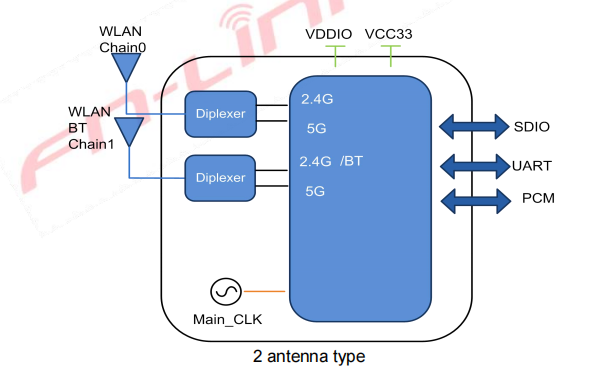

2 типа антенны:

 Параметры
