Название продукта

PS0211  Модуль ПЛК-IoT  3121Н-Х

PS0211

0,5-5,7 МГц

УАПП/GPIO/ШИМ/I2C

Микроконтроллер: Cortex M3, 200 МГц

28,12x18,0 мм

Подробная информация

Введение

3121N-H — это полностью интегрированный коммуникационный модуль силового носителя (ПЛК), ультраминиатюрный размер, компактная конструкция и простая проводка. Его можно широко использовать в интеллектуальном уличном освещении, умном доме, умной парковке, центральном кондиционировании воздуха и повсеместном терминальном оборудовании Интернета вещей, а также в других сценариях приложений мгновенной связи с ПЛК.

3121N-H основан на наборе микросхем HiSilicon PS0211, который объединяет высокоскоростной/низкоскоростной многорежимный модем связи по линии электропередачи и процессор ARM Cortex-M3. Чипсет PSO211 поддерживает P1901.1, поддерживает модуляцию OFDM/FSK, а также поддерживает стандарты тональной маски и SunSpec.

3121N-H предоставляет богатые периферийные интерфейсы, такие как UART, PWM, GPIO, ADC и т. д., и имеет встроенный линейный драйвер. Оснащенный операционной системой Huawei IoT с открытым исходным кодом LiteOS, он обеспечивает более открытую среду разработки, а также более быструю и безопасную операционную систему.

 Особенности

Производительность процессора и хранилища

Высокопроизводительный процессор Cortex-M3, рабочая частота 200 МГц.

Встроенная SRAM 256 КБ.

Возможности физического уровня

Реализовать подмножество стандарта IEEE 1901.1. Чипы, которые также используют это подмножество, могут обеспечить взаимосвязь и совместимость.

Поддерживает два диапазона частот: 0,5–3,7 МГц и 2,5–5,7 МГц.

Полосы частот можно настроить с помощью программного обеспечения.

Принять технологию OFDM; поддержка режима модуляции BPSK, QPSK.

Поддержка функций FEC и CRC, мощные возможности шумоподавления и исправления ошибок.

Возможности MAC

Поддержка TDMA и CSMA/CA и обеспечение механизма предотвращения конфликтов.

Поддержка сегментации и реорганизации данных для повышения эффективности передачи.

Поддержка механизма повторной передачи данных.

Поддержка 4-уровневого QoS для удовлетворения различных требований к качеству бизнес-услуг.

Сетевые функции

Поддерживает автоматическое и быстрое создание сети, типичные 200-масштабные двухуровневые сетевые сценарии, полное быстрое создание сети за 10 секунд и поддержку быстрой связи.

Поддержка динамической маршрутизации, многопутевой адресации, а также поддержка методов одноадресной, многоадресной и широковещательной передачи команд.

Периферийные интерфейсы

Интерфейс I2C, интерфейс UART, интерфейс GPIO, выход ШИМ.

Индикаторы коммуникации

Пиковая скорость физического уровня составляет 0,507 Мбит/с, а скорость прикладного уровня — 80 Кбит/с.

Встроенный линейный драйвер, мощность передачи -51 дБм/Гц (программное обеспечение поддерживает настройку мощности передачи до -45 дБм/Гц).

Чувствительность приема лучше, чем 0,2 мВ (размах), а чувствительность приема может достигать -98 дБм (мощность передачи -51 дБм/Гц, в лабораторных условиях эталоном является 30% успешность приема пакетов).

Программное обеспечение

Открытая операционная система LiteOS обеспечивает открытую, эффективную и безопасную среду разработки и эксплуатации системы. Гибкая поддержка протоколов и возможности расширения.

Программное обеспечение поддерживает распознавание белого списка, аппаратное обеспечение реализует алгоритмы шифрования и дешифрования AES128/256, алгоритмы проверки подписи RSA и алгоритмы защиты от взлома HASH. EFUSE интегрирован внутри, что поддерживает хранение ключей, безопасную загрузку и соответствует требованиям безопасности Huawei.

Энергопотребление и другие

Статическое энергопотребление ≤0,15 Вт (сеть не отправляет пакеты).

Динамическая рабочая мощность ≤0,5 Вт.

Диапазон рабочих температур: от -40°C до +85°C.

Диапазон температур хранения: от -40°C до 125°C.

Размер упаковки: 28,12*18,00*5,80 мм (высота не включает высоту штифта с шагом 2,54 мм).

 Приложения

Светодиодный драйвер/мотор шторки

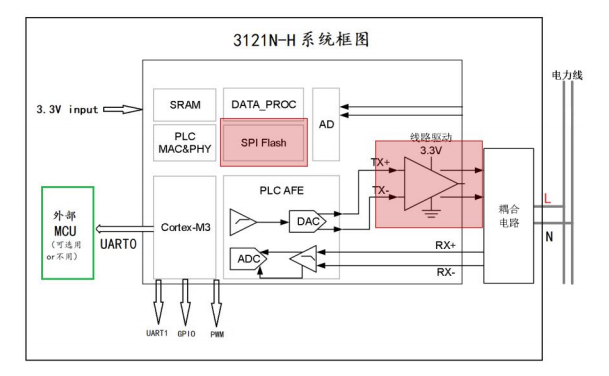

 Блок-схема

 Параметры

 Информация для заказа
