ПСО211 Модуль ПЛК-IoT 3121N-ISC
ПСО211
0,5-5,7 МГц
UART/GPIO/ШИМ/I2C/АЦП
Микроконтроллер: Cortex M3, 200 МГц
20,0x14,2 мм
3121N-ISC — это полностью интегрированный коммуникационный модуль силового носителя (ПЛК) сверхминиатюрного размера, компактной конструкции и простой проводки. Его можно широко использовать в интеллектуальном уличном освещении, умном доме, интеллектуальной парковке, центральном кондиционировании воздуха, а также в терминальном оборудовании Интернета вещей и других сценариях приложений мгновенной связи с ПЛК.

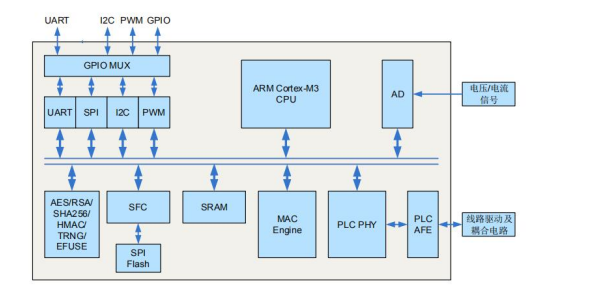

3121N-ISC основан на наборе микросхем HiSilicon PSO211, который объединяет высокоскоростной/низкоскоростной многорежимный модем связи по линии электропередачи и процессор ARM Cortex-M3. Чипсет PSO211 поддерживает P1901.1 и модуляцию OFDM/FSK.
3121N-ISC предоставляет богатые периферийные интерфейсы, такие как UART, PWM, GPIO, I2C, ADC и т. д., и имеет встроенный линейный драйвер. Оснащенный операционной системой Huawei IoT с открытым исходным кодом LiteOS, он обеспечивает более открытую среду разработки, а также более быструю и безопасную операционную систему.
Производительность процессора и хранилища
Высокопроизводительный процессор Cortex-M3, рабочая частота 200 МГц.
Встроенная SRAM 256 КБ.
Возможности физического уровня
Реализовать подмножество стандарта IEEE 1901.1. Чипы, которые также используют это подмножество, могут обеспечить взаимосвязь и совместимость.
Поддерживает два диапазона частот: 0,5–3,7 МГц и 2,5–5,7 МГц. Полосы частот можно настроить с помощью программного обеспечения.
Принять технологию OFDM; поддержка режима модуляции BPSK, QPSK.
Поддержка функций FEC и CRC, мощные возможности шумоподавления и исправления ошибок.
Возможности MAC
Поддержка TDMA и CSMA/CA и обеспечение механизма предотвращения конфликтов.
Поддержка сегментации и реорганизации данных для повышения эффективности передачи.
Поддержка механизма повторной передачи данных.
Поддержка 4-уровневого QoS для удовлетворения различных требований к качеству бизнес-услуг.
Сетевые функции
Поддерживает автоматическое и быстрое создание сети, типичные 200-масштабные двухуровневые сетевые сценарии, полное быстрое создание сети за 10 секунд и поддержку быстрой связи.
Поддержка динамической маршрутизации, многопутевой адресации.
Периферийные интерфейсы
Интерфейс I2C, интерфейс UART, интерфейс GPIO, выход ШИМ, вход АЦП.
Индикаторы коммуникации
Пиковая скорость физического уровня составляет 0,507 Мбит/с, а скорость прикладного уровня — 80 Кбит/с.
Чувствительность приема лучше, чем 0,2 мВ (размах).
Энергопотребление и другие
Статическое энергопотребление ≤0,15 Вт (сеть не отправляет пакеты).
Динамическая рабочая мощность ≤0,7 Вт.
Диапазон рабочих температур: от -40°C до +85°C.
Диапазон температур хранения: от -40°C до 125°C.
Размер упаковки: ДхШхВ: 20,00*14,20*2,10 мм.
Светодиодный драйвер/панель
| Модель №. | 3121N-ISC | Основной чипсет | ПСО211 |
| Интерфейс | UART/GPIO/ШИМ/I2C/АЦП | Стандарт группы | 0,5-5,7 МГц |
| Скорость передачи данных | 80 Кбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
| Антенна | Л, Н | Рабочее напряжение | 3,3 В |
| Размерность | Д20,0 * Ш14,2 * Т2,10 мм | MCU | Кортекс М3, 200 МГц |
| Рабочая температура | от -40°С до 85°С | Температура хранения | от -40°С до 125°С |
| Номер детали. | Описание |
| ФГ3121НИСК-03 | PSO211,PLC SOC,20,0*14,2*2,1 мм, версия с золотым пальцем, печатная плата V3.0 |
