Название продукта

RTL8852BS Модуль Wi-Fi 6  6252BA-SR

РТЛ8852BS

802.11a/b/g/n/ac/ax

SDIO/УАРТ

2Т2Р

БТ5.2/БЛЕ5.2

13,0 х 15,0 мм

Подробная информация

Введение

6252BA-SR — это недорогой модуль с низким энергопотреблением, который обладает всеми функциями Wi-Fi. Это высокоинтегрированный одиночный чип IEEE 802.11 a/b/g/n/ac/ax MAC/Baseband/RF WLAN. Для работы в беспроводной локальной сети. Интегрированный модуль обеспечивает интерфейс SDIO 3.0 для Wi-Fi. Модуль обеспечивает простой устаревший механизм сосуществования 20 МГц/40 МГц/80 МГц для обеспечения обратной совместимости и сетевой совместимости.

Беспроводной модуль соответствует стандарту IEEE 802.11 a/b/g/n/ac/ax 2x2 MIMO, а скорость может достигать 1201 Мбит/с с двойным потоком в 802.11ax. Встроенный модуль обеспечивает интерфейс SDIO для Wi-Fi, интерфейс UART/PCM для Bluetooth.

Этот комбинированный модуль представляет собой комплексное решение для сочетания технологий Wi-Fi и Bluetooth V5.2. Модуль специально разработан для всех портативных устройств.

 Особенности

Общие характеристики

Высокоинтегрированная система на кристалле (SOC) беспроводной локальной сети (WLAN) для приложений WLAN 802.11a/b/g/n/ac/ax.

Поддерживает двухдиапазонный одиночный одновременный доступ (2,4G/5G).

Двухпотоковое пространственное мультиплексирование со скоростью передачи данных до 1201 Мбит/с.

Поддерживает 20/40 МГц на частоте 2,4 ГГц и поддерживает 20/40/80 МГц на частоте 5 ГГц.

Поддерживает формирование луча передачи.

Хост-интерфейс

Поддерживает маломощный интерфейс SDIO3.0 (соответствует SDIO 1.1/2.0) для WLAN и интерфейс UART/PCM для Bluetooth.

Функции Bluetooth

Поддерживает систему Bluetooth (совместим с логотипом BT5.2).

Поддерживает сосуществование WLAN/Bluetooth.

Совместим с Bluetooth v2.1+EDR.

Поддержка двойного режима: одновременный LE и BR/EDR.

Цифровой интерфейс хоста BT:

- HCI UART.

- PCM для аудиоданных.

 Приложения

OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.

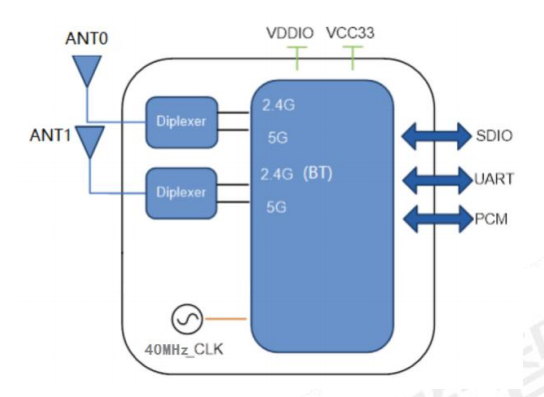

 Блок-схема

 Параметры

 Информация для заказа
