RTL8723DU Модуль Wi-Fi 6223E-UUD
РТЛ8723ДУ
2,4G Wi-Fi
Интерфейс USB2.0
1Т1Р
БЛЕ4.2
12,2 х 13,0 мм
6223E-UUD — это небольшой и низкопрофильный комбинированный модуль Wi-Fi + BT, размер платы 12,2 мм * 13 мм. Его можно легко изготовить методом поверхностного монтажа и он отлично подходит для планшетных ПК, ультрабуков, мобильных устройств и потребительских товаров. Он обеспечивает интерфейс USB для Wi-Fi и Bluetooth. Модуль обеспечивает простые устаревшие механизмы сосуществования и механизмы сосуществования 20 МГц/40 МГц для обеспечения обратной совместимости и сетевой совместимости, а Bluetooth может поддерживать BT2.1+EDR/BT3.0 и BT4.2.
6223E-UUD использует высокоинтегрированный одиночный чип Wi-Fi/BT на основе передового процесса COMS.
6223E-UUD объединяет в чипе целые функциональные блоки Wi-Fi/BT, такие как USB, MAC, BB, AFE, RFE, PA, EEPROM и LDO/SWR, за исключением того, что на печатной плате осталось меньше пассивных компонентов.
Этот компактный модуль представляет собой комплексное решение для сочетания технологий Wi-Fi + BT.
Модуль специально разработан для смартфонов и портативных устройств.
Общие характеристики
Работайте в диапазоне частот ISM (2,4 ГГц).
Поддержка стандартов IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.
Безопасность корпоративного уровня, позволяющая применять сертификацию WPA/WPA2 для Wi-Fi.
1 передатчик и 1 приемник Wi-Fi обеспечивают скорость передачи данных, поддерживая скорость PHY до 150 Мбит/с в нисходящем направлении и 150 Мбит/с в восходящем направлении.
WLAN-интерфейс
USB для Wi-Fi и Bluetooth.
Функции Bluetooth
Полностью соответствует спецификации Bluetooth 2.1+EDR, включая режим модуляции 2 Мбит/с и 3 Мбит/с.
Полностью соответствует требованиям Bluetooth 3.0.
Полностью подходит для двойного режима Bluetooth 4.2.
Полноскоростная работа Bluetooth с поддержкой Piconet и Scatternet.
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.

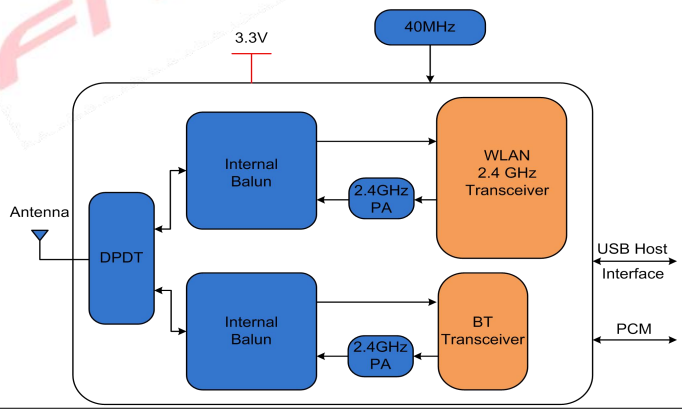

одиночная антенна:
Двойная антенна:
Модель №. | 6223E-УУД | Основной чипсет | РТЛ8723ДУ |
Интерфейс | Wi-Fi: USB 2.0 БТ: USB 2.0 | Стандарт Wi-Fi | IEEE 802.11a/b/g/n |
Скорость передачи данных | 150 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Внешняя антенна | Поддерживаемая ОС | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Рабочая частота | 2,4G: 2,400 ГГц ~ 2,497 ГГц (диапазон 2,4G ISM) | Рабочее напряжение | 3,3 В |
Размерность | Д x Ш x В: 12,2 x 13 x 1,6 (типично) мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от 0°С до 70°С | Температура хранения | от -55°С до 85°С |
Номер детали. | Описание |
FG6223EUUD-W1 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13 мм, USB+PCM, одинарная антенна, версия печатной платы V1.0 |
| FG6223EUUD-W2 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13 мм, USB+PCM, двойная антенна, версия печатной платы V1.0 |
| FG6223EUUD-W3 | RTL8723DU,b/g/n,Wi-Fi+BLE4.2,1T1R,12,2X13мм,USB+PC M Одиночная антенна, версия печатной платы V1.0 (с защитной крышкой) |
| FG6223EUUD-W4 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13 мм, одинарная USB-антенна, версия печатной платы V3.0 |
| FG6223EUUD-W5 | RTL8723DU, b/g/n, Wi-Fi+BLE4.2, 1T1R, 12,2X13 мм, USB, двойная антенна, версия печатной платы V3.0 |
| FG6223EUUD-L4 | RTL8723DU b/g/n,Wi-Fi+BLE4.2,1T1R,12,2X13мм, USB+PCM,(без USB-конденсаторов),Одна антенна |
