RTL8723DS Модуль Wi-Fi 6223N-SRD
РТЛ8723DS
2,4G Wi-Fi
SDIO2.0/УАРТ
1Т1Р
БТ4.2
21,0x23,0 мм
Подробная информация
6223N-SRD — это высокоинтегрированное и превосходное решение для беспроводной локальной сети (WLAN) и BT. Он обеспечивает интерфейс SDIO для Wi-Fi для подключения к хост-процессору и высокоскоростной интерфейс UART для BT. Высокоскоростное беспроводное соединение до 150 Мбит/с и Bluetooth поддерживают BT2.1+EDR/BT3.0 и BT4.2. Его можно легко изготовить методом SMT.
Этот модуль WLAN основан на Realtek RTL8723DS. Он сочетает в себе MAC, базовую полосу с поддержкой 1T1R и RF в одном чипе. Он разработан, чтобы обеспечить превосходную производительность при низком энергопотреблении и повысить преимущества надежной и экономичной системы.

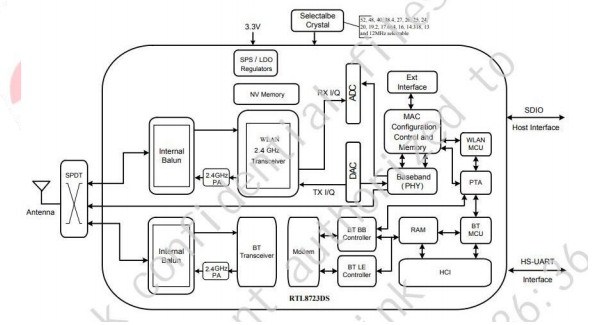

6223N-SRD объединяет в чипе целые функциональные блоки Wi-Fi/BT, такие как SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM и LDO/SWR, за исключением того, что на печатной плате осталось меньше пассивных компонентов.
Этот компактный модуль представляет собой комплексное решение для сочетания технологий Wi-Fi + BT. Модуль специально разработан для смартфонов и портативных устройств.
Физические возможности
Работайте в диапазоне частот ISM (2,4 ГГц).
CMOS MAC, Baseband PHY и RF в одном чипе для WLAN, совместимой с 802.11b/g/n.
1 передатчик и 1 приемник Wi-Fi обеспечивают скорость передачи данных, поддерживая скорость PHY до 150 Мбит/с в нисходящем направлении и 150 Мбит/с в восходящем направлении.
Хост-интерфейс
SDIO для Wi-Fi и UART для Bluetooth.
Функции Bluetooth
Полностью соответствует спецификации Bluetooth 2.1+EDR, включая режим модуляции 2 Мбит/с и 3 Мбит/с.
Полностью соответствует требованиям Bluetooth 3.0.
Полностью подходит для двойного режима Bluetooth 4.2.
Полноскоростная работа Bluetooth с поддержкой Piconet и Scatternet.
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.
Модель №. | 6223N-СРД | Основной чипсет | РТЛ8723DS |
Интерфейс | Wi-Fi: SDIO 2.0 БТ: УАРТ | Стандарт Wi-Fi | IEEE802.11b/г/н |
Скорость передачи данных | 150 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Внешняя антенна | Поддерживаемая ОС | Андроид/Линукс/Виндовс |
Рабочая частота | 2,4G: 2,400～2,4835 ГГц | Рабочее напряжение | 3,3 В |
Размерность | Д23.0 * Ш21.0 *Т4.8мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от 0°С до 70°С | Температура хранения | от -40°С до 125°С |
Номер детали. | Описание |
ФГ6223НСРД-00 | RTL8723DS,b/g/n,wifi1T1R+BT4.2,21*23,21мм,SDIO+UAR T,с металлической антенной. |
