RTL8723DS Модуль Wi-Fi 6223A-SRD
РТЛ8723DS
2,4G Wi-Fi
SDIO2.0/УАРТ
1Т1Р
БТ4.2
12,0x12,0 мм
6223A-SRD — это небольшой и низкопрофильный комбинированный модуль Wi-Fi + BT с занимаемой площадью LGA (Land-Grid Array), размер платы 12*12 мм. Его можно легко изготовить методом поверхностного монтажа и он отлично подходит для планшетных ПК, ультрабуков, мобильных устройств и потребительских товаров. Он обеспечивает интерфейс SDIO для Wi-Fi для подключения к хост-процессору и высокоскоростной интерфейс UART для BT. Он также имеет интерфейс PCM для передачи аудиоданных с прямым подключением к внешнему аудиокодеку через контроллер BT. Пропускная способность Wi-Fi теоретически может достигать 150 Мбит/с при использовании технологии 1x1 802.11n b/g/n SISO, а Bluetooth может поддерживать BT2.1 и BT4.2.
В 6223A-SRD используется одиночный чип Wi-Fi/BT с высокой степенью интеграции на основе усовершенствованного процесса COMS. объединяет в чип целые функциональные блоки Wi-Fi/BT, такие как SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM и LDO/SWR, за исключением того, что на печатной плате осталось меньше пассивных компонентов.
Этот компактный модуль представляет собой комплексное решение для сочетания технологий Wi-Fi + BT. Модуль специально разработан для смартфонов и портативных устройств.
Общий
Совместим с системами Bluetooth 2.1+EDR и V4.2.
Безопасность корпоративного уровня, позволяющая применять сертификацию WPA/WPA2 для Wi-Fi.
Физические возможности
Работайте в диапазоне частот ISM (2,4 ГГц).
Поддержка стандартов IEEE: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.
1 передатчик и 1 приемник Wi-Fi обеспечивают скорость передачи данных, поддерживая скорость PHY до 150 Мбит/с в нисходящем направлении и 150 Мбит/с в восходящем направлении.
Хост-интерфейс
SDIO для Wi-Fi и UART для Bluetooth.
PCM-интерфейс для передачи аудиоданных через BT-контроллер.
Функции Bluetooth
Поддержка двойного режима Bluetooth 4,0.
Полноскоростная работа Bluetooth с поддержкой Piconet и Scatternet.
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.

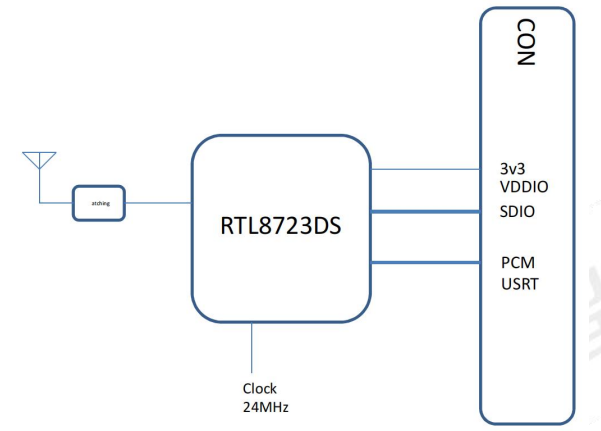

Тип одиночной антенны

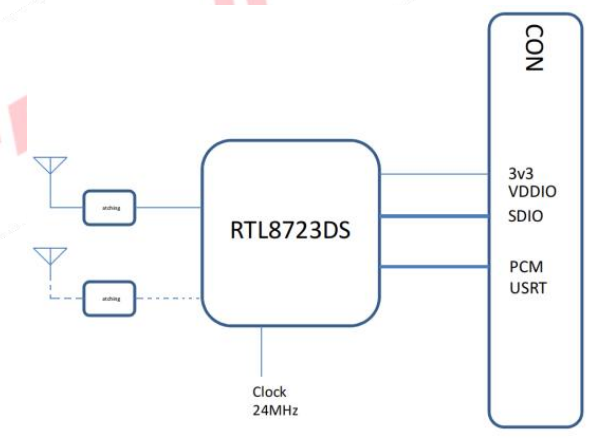

Тип двойной антенны
Модель №. | 6223A-СРД | Основной чипсет | РТЛ8723DS |
Интерфейс | Wi-Fi: SDIO V2.0 БТ: УАПП/ПКМ | Стандарт Wi-Fi | IEEE802.11b/г/н |
Скорость передачи данных | 150 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Внешняя антенна | Поддерживаемая ОС | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Рабочая частота | 2,4G: 2,400～2,4835 ГГц | Рабочее напряжение | 3,3 В |
Размерность | Д12,0*Ш12,0 мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от 0°С до 70°С | Температура хранения | от -40°С до 85°С |
Номер детали. | Описание |
FG6223ASRD-W7 | RTL8723DS, b/g/n, Wi-Fi BLE4.2, 1T1R, 12X12 мм, SDIO/UART, версия печатной платы V2.0, с экраном, тип LDO |
| FG6223ASRD-W1 | RTL8723DS, б/г/н, Wi-Fi+BLE4.2, 1T1R, 12X12 мм, SDIO+Uart, версия печатной платы V2.0, без экранирования, тип LDO |
| FG6223ASRD-W2 | RTL8723DS, b/g/n, Wi-Fi+BLE4.2, 1T1R,12X12мм, SDIO+Uart, версия печатной платы V2.0, с экраном, тип LDO |
| FG6223ASRD-W4 | RTL8723DS, b/g/n, Wi-Fi BLE4.2, 1T1R, 12X12 мм, SDIO/Uart, версия печатной платы V2.0, с экраном, тип DC-DC |
| FG6223ASRD-W6 | RTL8723DS, Wi-Fi b/g/n + BLE4.2,1T1R, Dual Ant, 12X12мм,SDIO+Uart,с защитной крышкой, тип LDO,PCB V5.0 |
