6222Z-R RTL8722CSM

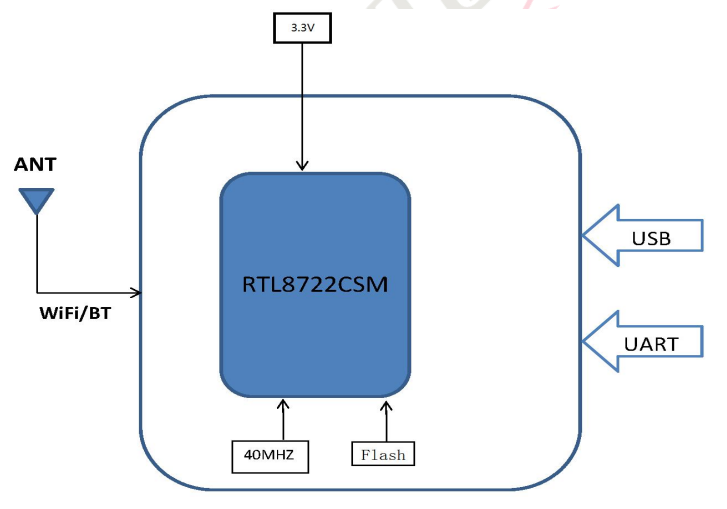

RTL8722CSM — это высокоинтегрированный однокристальный однодиапазонный контроллер связи беспроводной локальной сети (WLAN) с низким энергопотреблением (2,4 ГГц) и Bluetooth Low Energy (BLE 5.0). Он состоит из высокопроизводительного MCU (Armv8-M, совместимый с набором инструкций Cortex-M33) под названием Real-M300 (или KM4 после этого) и маломощного MCU (Armv8-M, совместимый с набором инструкций Cortex-M23) под названием Real-M200 (или KM0 после этого), WLAN (802.11 b/g/n) MAC, базовой полосы WLAN с поддержкой 1T1R, RF, Bluetooth и периферийных устройств.
Предусмотрены высокоскоростные интерфейсы подключения SDIO и USB. Также интегрирован аудиокодек, сканирование клавиш и сенсорные клавиши. Гибкая конструкция настраивает GPIO для выполнения различных функций.
6222Z-R имеет внутреннюю память для выполнения всех функций протокола Wi-Fi.
Общий
Поддерживает частоту 20/40 МГц до MCS7802.11 b/g/n 1x1, 2,4 ГГц.
Хост-интерфейс
Поддержка SDIO 2.0/SD/USB/SPI/UART/I2C/USI/IR/SGPIO
Функции Bluetooth
Поддержка Bluetooth 5,0
Режим высокой мощности (8 дБм, используется один и тот же PA с Wi-Fi)
Внутренний механизм сосуществования между Wi-Fi и BT для использования одной и той же антенны
Модель №. | 6222Z-Р | Основной чипсет | RTL8722CSM |
Интерфейс | UART, USB, SD, SDIO, SPI, I2C…. | Стандарт Wi-Fi | IEEE 802.11b/g/n+BLE5.0 |
Скорость передачи данных | 72,2 Мбит/с | Сертификация | РоХС |
РЧ антенна | Встроенная антенна | Поддерживаемая ОС | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Рабочая частота | 2,400～2,4835 ГГц | Рабочее напряжение | 3,3 В |
Размерность | Д20 х Ш28 х В3,35 мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от -20°С до 85°С | Температура хранения | от -40°С до 125°С |
Информация для заказа
Номер детали. | Описание |
FG6222ZRXX-00 | RTL8722CSM,802.11b/g/n,Wi-Fi+BLE5.0,1T1R,20X28мм,Uart+USB, с экраном |
