Pусский
 |
б/г/н
БЛЕ4.2
Реалтек
SPI/Uart/GPIO/I2C/ШИМ
6220H-IF RTL8720CF

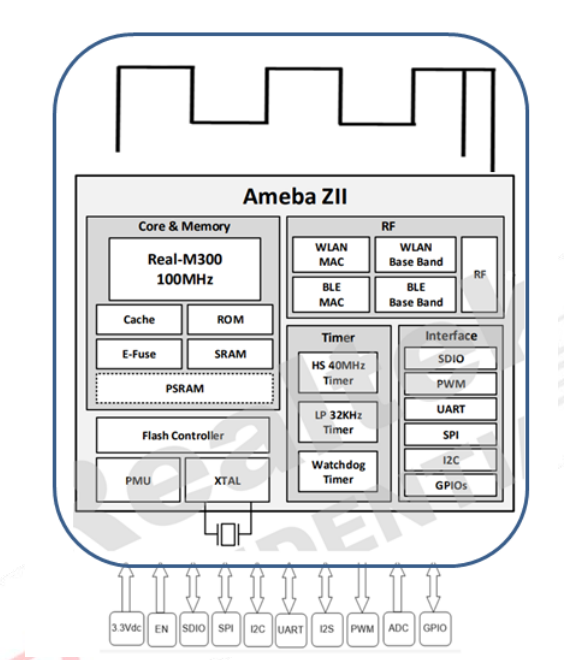

6220H-IF — это высокоинтегрированный модуль с однокристальной поддержкой 802.11 /b/g/n 1T1R WLAN. и Bluetooth Realtek 8720CF, которые сочетают в себе процессор Real-M300 (KM4), основанный на Архитектура ARMv8-M и объединяет MAC-адрес WLAN, базовую полосу WLAN с поддержкой an1T1R, радиочастотная цепь и Bluetooth Low Energy (BLE). Они также предоставляют настраиваемые GPIO. которые настроены как цифровые периферийные устройства для различных приложений и контроля использования.
Модуль объединяет внутреннюю память для всех функций протокола Wi-Fi. Конфигурация встроенной памяти также упрощает разработку приложений.
Совместимость со стандартами 802.11 b/g/n 1x1, 2,4 ГГц
Поддерживает Tx/Rx с низким энергопотреблением для приложений ближнего действия.
Поддерживает384 КБ ПЗУ
Поддерживает 256 КБ ОЗУ
Поддерживает флэш-память 2 МБ.
Bluetooth с низким энергопотреблением (BLE) 4.2
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.
Модель №. | 6220H-IF | Основной чипсет | РТЛ8720CF |
Интерфейс | Wi-Fi: УАРТ БТ: Уарт | Стандарт Wi-Fi | IEEE802.11b/g/n+BLE4.2 |
Скорость передачи данных | / | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна |
На борту | Поддерживаемая ОС | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Рабочая частота | 2,400–2,4835 ГГц (диапазон 2,4G ISM) | Рабочее напряжение | 3,3 В |
Размерность |
Д18мм*Ш20мм | РЧ-цепь | 2Т2Р |
Рабочая температура | от -20°С до 85°С | Температура хранения | от -40°С до 85°С |
Номер детали. | Описание |
FG6220HIFX-00 | RTL8720CF, 802.11b/g/n/WiFi+BLE,1T1R, UART, антенна на плате, 18мм*20мм |
