3121N-ISF Модуль ПЛК-IoT

наименование товара

Hi3921sv100. Модуль PLC-IOT 3121N-ISF.

Hi3921sv100.

0,5-5,7 МГц

UART / GPIO / PWM / I2C / ADC / SPI

MCU: CORTEX M3, 200 МГц

22,3 х 13,0 мм

Детали информации

 Функции

Производительность процессора и хранения

Высокопроизводительный процессор Cortex-M3, рабочая частота 200 МГц.

Встроенный SRAM 256KB.

Характеристики физического уровня

Осознайте подмножество стандартов IEEE 1901.1. Для чипов, которые также используют это подмножество, они могут добиться взаимосвязи и взаимодействия.

Поддерживает две частотные полосы 0,5-3,7 МГц и 2,5-5,7 МГц. Полосы частот можно настроить программным обеспечением.

Принять технологию OFDM; Поддержка BPSK, QPSK режим модуляции.

Поддержка функций FEC и CRC, мощных характеристик и коррекции исправления ошибок.

Особенности Mac

Поддержка TDMA и CSMA / CA и обеспечить механизм предотвращения конфликтов.

Поддержка сегментации данных и реорганизация для повышения эффективности передачи.

Поддержка механизма повторного передачи данных.

Поддержка 4-уровневых Qo для удовлетворения различных требований качества бизнеса.

Сетевые функции

Поддерживает автоматическую и быструю сетевую, типичную 200 масштабную, 2-уровневую сетевую сценарию, полную быструю сеть в 10-х и поддерживать быструю связь.

Поддержка динамической маршрутизации, адресации многостороннего пути.

Периферические интерфейсы

Интерфейс I2C, интерфейс UART, интерфейс GPIO, выход PWM, SPI, вход ADC.

Индикаторы связи

Пиковая скорость физического уровня составляет 0,507 Мбит / с, а скорость нанесенного слоя составляет 80 кбит / с.

Чувствительность приема лучше, чем 0,2 мВпп.

Энергопотребление и другие

Статическое энергопотребление ≤0,15 Вт (сеть не отправляет пакеты).

Динамическая рабочая мощность ≤0,7 Вт.

Диапазон рабочих температур: от -40 ° C до + 85 ° C.

Диапазон температуры хранения: от -40 ° C до 125 ° C.

Размер пакета: LXWXH: 22,3 * 13,0 * 2,40 мм

 Приложения

Магнитный / дорожный свет / датчик

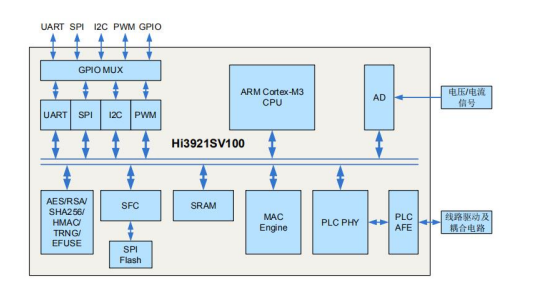

 Блок-схема

 Параметры

 Информация для заказа
