3121N-H Модуль ПЛК-IoT

наименование товара

Hi3921srniv100. Модуль PLC-IOT 3121n-H.

Hi3921srniv100.

0,5-5,7 МГц

UArt / gpio / pwm / i2c

MCU: CORTEX M3, 200 МГц

28.12x18.0mm.

Детали информации

 Функции

Производительность процессора и хранения

Высокопроизводительный процессор Cortex-M3, рабочая частота 200 МГц.

Встроенный SRAM 256KB.

Характеристики физического уровня

Осознайте подмножество стандартов IEEE 1901.1. Для чипов, которые также используют это подмножество, они могут добиться взаимосвязи и взаимодействия.

Поддерживает две частотные полосы 0,5-3,7 МГц и 2,5-5,7 МГц. Полосы частот можно настроить программным обеспечением.

Принять технологию OFDM; Поддержка BPSK, QPSK режим модуляции.

Поддержка функций FEC и CRC, мощных характеристик и коррекции исправления ошибок.

Особенности Mac

Поддержка TDMA и CSMA / CA и обеспечить механизм предотвращения конфликтов.

Поддержка сегментации данных и реорганизация для повышения эффективности передачи.

Поддержка механизма повторного передачи данных.

Поддержка 4-уровневых Qo для удовлетворения различных требований качества бизнеса.

Сетевые функции

Поддерживает автоматическую и быструю сетевую, типичную 200 масштабную, 2-уровневую сетевую сценарию, полную быструю сеть в 10-х и поддерживать быструю связь.

Поддержка динамической маршрутизации, Multi-Path Addression и поддержка одноадресных, многоадресных и широковещательных методов распространения команды.

Периферические интерфейсы

Интерфейс I2C, интерфейс UART, интерфейс GPIO, выход PWM.

Индикаторы связи

Пиковая скорость физического уровня составляет 0,507 Мбит / с, а скорость нанесенного слоя составляет 80 кбит / с.

Встроенный линий драйвер, передающая мощность -51DBM / HZ (программное обеспечение поддержки настройки передающей мощности до -45DBM / HZ).

Чувствительность приема лучше, чем 0,2 мВПП, а принимающая чувствительность может достигать - 98DBM (передающая мощность -51DBM / HZ, в лабораторных условиях, уровень успешности пакета 30% - это эталон).

Программное обеспечение

Открытая операционная система Liteos обеспечивает открытую, эффективную и безопасную систему разработки системы и операционную среду. Гибкие возможности поддержки протоколов и расширения.

Программное обеспечение поддерживает распознавание Whitelist, аппаратное обеспечение AES128 / 256 алгоритмы шифрования и дешифрования AES128 / 256, алгоритмы проверки подписи RSA и алгоритмы Hash Anti-Tampering. Efuse интегрирован внутри внутренне, который поддерживает хранилище ключей, безопасную загрузку и соответствует требованиям безопасности Huawei.

Энергопотребление и другие

Статическое энергопотребление ≤0,15 Вт (сеть не отправляет пакеты).

Динамическая рабочая мощность ≤0,5 Вт.

Диапазон рабочих температур: от -40 ° C до + 85 ° C.

Диапазон температуры хранения: от -40 ° C до 125 ° C.

Размер пакета: 28.12 * 18.00 * 5,80 мм (высота не включает высоту заголовка шага 2,54 мм).

 Приложения

Светодиодный драйвер / занавес двигатель

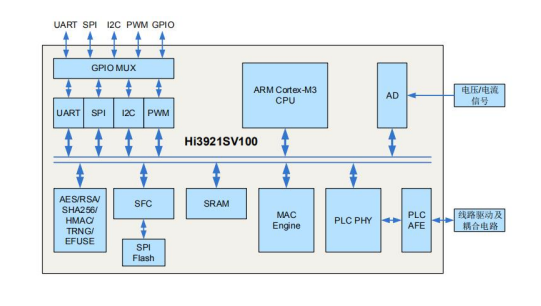

 Блок-схема

 Параметры

 Информация для заказа
