6233A-SRB Модуль Wi-Fi RTL8733BS
РТЛ8733BS
802.11b/g/н/а+BT5.2
5G Wi-Fi
СДИОВ1.1/2.0/Уарт
1Т1Р
12,0 х 12,0 мм
6233A-SRB — это небольшой и низкопрофильный комбинированный модуль Wi-Fi + BT с модулем LGA, размер платы 12*12 мм. Его можно легко изготовить методом поверхностного монтажа и он отлично подходит для планшетных ПК, мобильных устройств и потребительских товаров. Он обеспечивает интерфейс SDIO 2.0 для Wi-Fi для подключения к хост-процессору и высокоскоростной интерфейс UART для BT5.2. Он также имеет интерфейс PCM для передачи аудиоданных с прямым подключением к внешнему аудиокодеку через контроллер BT. Пропускная способность Wi-Fi теоретически может достигать 150 Мбит/с при использовании технологии 802.11n.
Общий
Работайте в диапазонах частот 2,4G и 5 ГГц.
Поддержка стандартов IEEE: IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i.
Безопасность уровня предприятия, которая может применять WPA/WPA2/WPA3.
Wi-Fi 1T1R обеспечивает скорость передачи данных, поддерживающую скорость PHY до 150 Мбит/с.
Хост-интерфейс
SDIO2.0 для Wi-Fi и UART для BT5.2.
PCM-интерфейс для передачи аудиоданных через BT-контроллер.
Функции Bluetooth
Совместим с системой Bluetooth v2.1+EDR v5.2.
Поддержка двойного режима BLE4.0, BT5.2.
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.

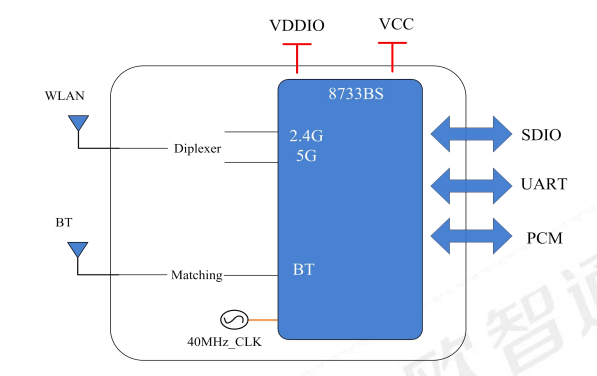

Тип двойной антенны:

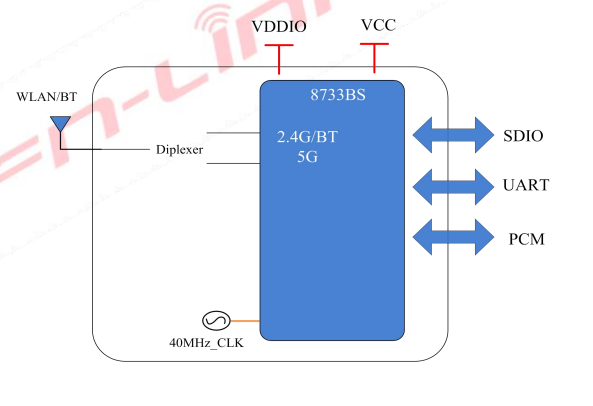

Тип одной антенны:
Модель №. | 6233А-СРБ | Основной чипсет | РТЛ8733BS |
Интерфейс | Wi-Fi: SDIO V1.1/2.0 БТ: УАПП/ПКМ | Стандарт Wi-Fi | IEEE802.11b/г/н/а+BT5.2 |
Скорость передачи данных | 150 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Внешняя антенна | Поддерживаемая ОС | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Рабочая частота | 2,4G: 2,400–2,497 ГГц (диапазон 2,4G ISM) 5,8G: 4,900 ГГц ~ 5,845 ГГц (диапазон 5,0G ISM) | Рабочее напряжение | 3,3 В |
Размерность | Д12,0*Ш12,0*Т2,3 мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от 0°С до 70°С | Температура хранения | от -40°С до 85°С |
Номер детали. | Описание |
ФГ6233АСРБ-00 | RTL8733BS, 802.11b/g/n/a+BLE5.2,1T1R+BT ANT, 12*12, SDIO2.0/Uart, двойной ANT |
| ФГ6233АСРБ-01 | RTL8733BS, 802.11b/g/n/a+BLE5.2,1T1R+BT ANT, 12*12, SDIO2.0/Uart, одиночный ANT |
