V200A-S Wi-Fi Модуль

BES2600IWA2 1T1R
5G Wi-Fi
Интерфейс SDIO3.0
12,0x12,0 мм
Свяжитесь с нами для HDK, SDK и EVB
штат:
  • 2.4G+5G

  • BT5.0 и выше

  • Bestechnic

  • 1t1r.

  • Выбирать

  • Интерфейс SDIO

наименование товара

BES2600IWA2 Wi-Fi Модуль V200A-S

BES2600IWA2

5G Wi-Fi

SDIO3.0

1t1r

12,0x12,0 мм


Подробно информация

 Введение

V200A-S-это небольшой размер и низкий профиль комбо-модуля Wi-Fi + BT с модулем LGA, размер платы составляет 12*12 мм. Он может быть легко изготовлен в процессе SMT и очень подходит для планшетного ПК, мобильных устройств и потребительских продуктов. Он предоставляет интерфейс SDIO 3.0 для Wi-Fi для подключения к хост-процессору и высокоскоростного интерфейса UART для BT5.3. Он также имеет интерфейс PCM для передачи аудиодатчиков с прямой ссылкой на внешний аудиокодек через контроллер BT.

Пропускная пропускная способность Wi-Fi до 150 Мбит / с в теории с использованием технологии 802.11N.

 Функции

Общий

Работайте с полосами частот 2,4G и 5 ГГц.

Поддержка стандартов IEEE: IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n.

Безопасность на уровне предприятия, которая может применять WPA2/PSK.

Wi-Fi 1T1R разрешают скорости данных, поддерживающие до 150 Мбит / с.

Интерфейс хоста

SDIO3.0 для Wi-Fi и UART для BT5.3.

Интерфейс PCM для передачи аудиоданных через контроллер BT.

Bluetooth функции

Совместим с Bluetooth v2.1+edr v5.2 Система.

Поддержка BLA4.0, BT5.3 Двойной режим.

 Приложения

OTT/IPTV/DVB/Settop Box, планшетный компьютер, рекламный аппарат, интеллектуальный телевизор, IPC/NVR, оборудование для промышленного управления, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS Машина, электронная масштаба, передняя/задняя часть транспортного средства, беспилотник, робот, передатчик HDMI, интеллектуальные шлюзы, образование, игрушки, осветительные лампы, интеллектуальные уличные светильники, интеллектуальные домашние приборы/приборы домашних приборов (вода, электричество, газ), умный город и Другие потребительские электронные продукты.

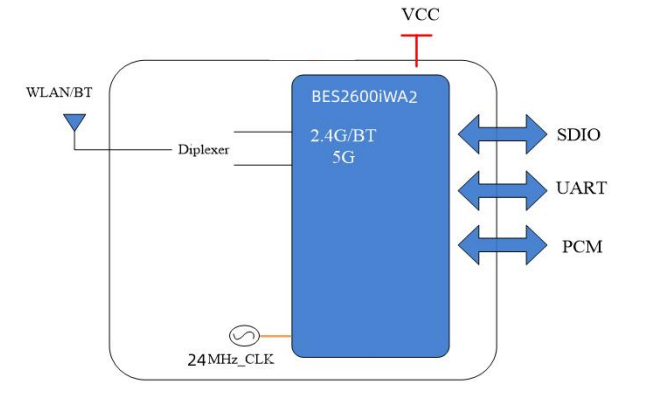

 Блок-схема

Блок-схема V200A-S

 Параметры

Модель №.

V200A-S

Главный чипсет

BES2600IWA2

Интерфейс

Wi-Fi: SDIO v3.0

Bt:  UART / PCM

Wi-Fi Standard

IEEE802.11a/b/g/n

Скорость передачи данных

150 Мбит / с

Сертификация

Rohs, досягаемость

РФ антенна

Внешняя антенна

ОС поддерживается

Android /Linux /Win CE /IOS /XP /Win7 /Win10

Рабочая частота

2,4 г: 2,400 ~ 2,4835 ГГц

5G: 5,150 ГГц ~ 5,850 ГГц

Рабочее напряжение

3,3 В.

Измерение

L12 *W12 *T1.6 мм

RF -цепь

1t1r

Рабочая Температура

0 ° C до 70 ° C

Температура хранения

-40 ° C до 85 ° C

 Информация для заказа

Часть №

Описание

FGV200ASRX-00

BES2600IWA2,802.11b/g/n/a+ble5.3,1t1r+bt ant, 12*12, sdio3.0/uart, однократный
