8266M-PU Wi-Fi Модуль

8266M-PU Wi-Fi Модуль
QCA-2066-5
802.11a/b/g/n/ac/ax+bt5.2
2t2r
Pcie/usb
L22 * W30 * H2,2 мм
Свяжитесь с нами для HDK, SDK и EVB
штат:
  • Wi-Fi 6

  • BT5.0 и выше

  • QCA

  • 2T2R.

  • Выбирать

  • Интерфейс PCIe

наименование товара

QCA-2066-5 Wi-Fi модуль 8266M-Pu

QCA-2066-5

Wi-Fi 6

Pcie/usb

2t2r

BT5.2

L22 * W30 * H2,2 мм


Подробно информация

Введение

8266M-PU-это высоко интегрированный модуль, поддерживающий 2x2 Mut-USER MIMO 802.11AX Wi-Fi и Bluetooth (BT) Milan. Который с контроллером сетевого интерфейса WLAN Express и интерфейсом USB. Поддержка одновременной работы на 2,4 ГГц и 5 ГГц/ 6 ГГц, также известная как одновременная двойная полоса (DBS). Режим DBS обеспечивает скорость передачи данных до 3 Гбит / с (2x2+2x2 11ax DBS).

 Функции

Общий

Поддержка IEEE802.11a/b/g/n/ac/ax.

Поддерживает многопользовательскую множественную с несколькими выходами 2x2 (MU-MIMO).

Двойная полоса одновременно (DBS), до 3 Гбит / с (2x2+2x2 11Ax DBS).  Поддержка тройной диапазоны 2,4 ГГц/5 ГГц/6 ГГц.

20 МГц/40 МГц пропускная способность канала для 2,4 ГГц и 20 МГц/40 МГц/80 МГц/160 МГц канал

Пропускная способность для 5 ГГц/6 ГГц.

Интерфейс хоста

Поддерживает USB.

Bluetooth функции

Соответствует Bluetooth Milan.

Сплит ACL Поддержка A2DP True Stereo.

Поддержка двойного режима: одновременный LE и BR/EDR.

Гибкий интерфейс slimbuspcm /i2s для Bluetooth Audio.

BT Host Digital Interface: USB



 Приложения

OTT/IPTV/DVB/Settop Box, планшетный компьютер, рекламный аппарат, интеллектуальный телевизор, IPC/NVR, оборудование для промышленного управления, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS Машина, электронная масштаба, передняя/задняя часть транспортного средства, беспилотник, робот, передатчик HDMI, интеллектуальные шлюзы, образование, игрушки, осветительные лампы, интеллектуальные уличные светильники, интеллектуальные домашние приборы/приборы домашних приборов (вода, электричество, газ), умный город и Другие потребительские электронные продукты.

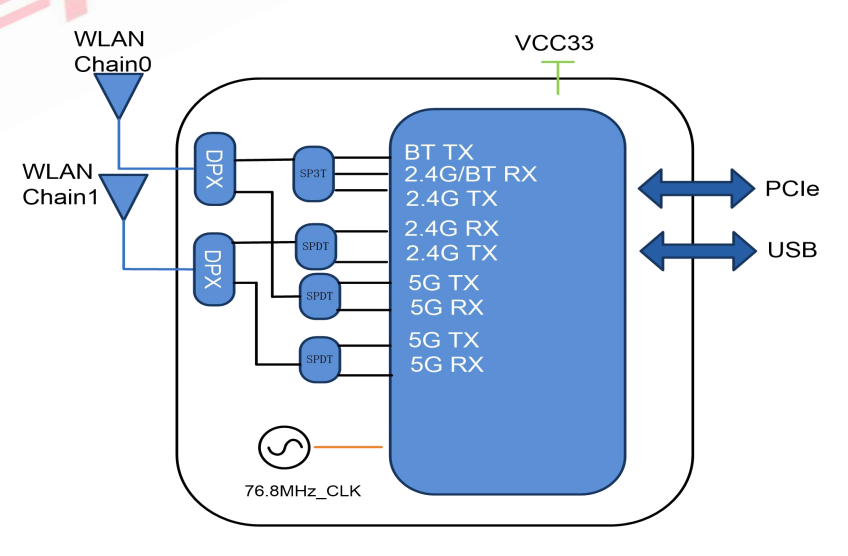

 Блок-схема

1680748258855

 Параметры

Модель №.

8266m-pu

Главный чипсет

QCA-2066-5

Интерфейс

Wi-Fi: PCI-E BT: UART/PCM

Wi-Fi Standard

IEEE802.11a/b/g/n/ac/ax+bt5.2

Скорость передачи данных

433 Мбит / с

Сертификация

Rohs

РФ антенна

Внешняя антенна

ОС поддерживается

Android /Linux /Win CE /IOS /XP /Win7 /Win10

Рабочая частота

2,4 г: 2,400 ГГц ~ 2,497 ГГц (2,4 г ISM -полоса)

5,8 г: 4,900 ГГц ~ 5,845 ГГц (5,0 г ISM -полоса)

Рабочее напряжение

3,3 В.

Измерение

L22 * W30 * H2,2 мм

RF -цепь

2t2r

Рабочая Температура

-20 ° C до 70 ° C

Температура хранения

-40 ° C до 85 ° C

Информация для заказа

Часть №

Описание

FG8274NPRX-00

QCA-2066-5, A/B/G/N/AC/AX Wi-Fi+BT5.2, 2T2R, 22x30mm,  PCIE+ USB
