Модуль Wi-Fi Hi3861L 3161A-SL
Привет3861L
2,4G Wi-Fi
СДИО
1Т1Р
12,0x12,0 мм
Подробная информация
3161A-SL — это высокоинтегрированный модуль Wi-Fi 2,4 ГГц, поддерживающий базовую полосу IEEE 802.11b/g/n и радиочастотную цепь. Он поддерживает стандартную полосу пропускания 20 МГц и узкую полосу пропускания 5 МГц/10 МГц и обеспечивает скорость физического уровня до 72,2 Мбит/с. Основная полоса Wi-Fi поддерживает технологию мультиплексирования с ортогональным частотным разделением каналов (OFDM) и обратно совместима с технологиями расширения спектра прямой последовательности (DSSS) и комплементарной кодовой манипуляции (CCK), предлагая различные скорости передачи данных, определенные в протоколе IEEE 802.11 b/g/n.

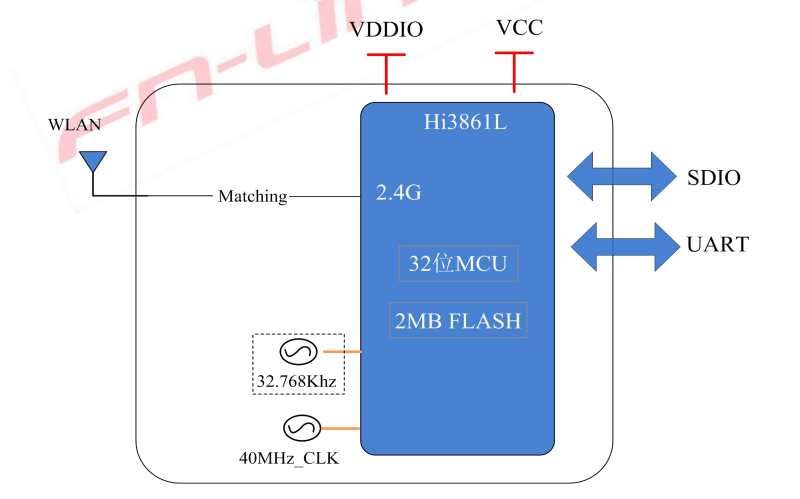

Набор микросхем модуля объединяет высокопроизводительный 32-битный микропроцессор, аппаратный механизм безопасности и различные периферийные интерфейсы, включая SPI, UART, I2C, PWM, GPIO и многоканальный АЦП. Кроме того, он обеспечивает высокоскоростные подчиненные интерфейсы SDIO2.0 с тактовой частотой до 50 МГц. Его встроенная SRAM и флэш-память могут работать независимо, и на флэш-памяти разрешено даже программирование.
Общие характеристики
Работайте в диапазоне частот ISM (2,4 ГГц).
Максимальная скорость 72,2 Мбит/с@HT20 MCS7.
Низкая рассеиваемая мощность.
Высокая мощность передачи.
Высокая чувствительность приема.
PHY с поддержкой IEEE 802.11b/g/n.
MAC с поддержкой IEEE802.11 d/e/h/i/k/v/w.
В модуль встроены часы 32K.
WFA WPA, WFA WPA2 персональный и WPS2.0 для Wi-Fi.
Встроенная SRAM объемом 352 КБ и ПЗУ 288 КБ.
Основной набор микросхем Встроенный 32-битный микроконтроллер и флэш-память объемом 2 МБ.
WLAN-интерфейс
SDIO-интерфейс для Wi-Fi.
OTT/IPTV/DVB/телевизионная приставка, планшетный ПК, рекламное оборудование, интеллектуальное телевидение, IPC/NVR, промышленное контрольное оборудование, автомобильный регистратор, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR/AR, беспроводное хранилище, принтер, POS-машина, электронные весы, передняя/задняя часть автомобиля, дрон, робот, передатчик HDMI, интеллектуальный шлюз, образование, игрушки, лампы освещения, интеллектуальная улица Свет, интеллектуальная бытовая техника/бытовая техника (вода, электричество, газ), умный город и другие бытовые электронные продукты.
Модель №. | 3161A-SL | Основной чипсет | Привет3861L |
Интерфейс | Wi-Fi: SDIO | Стандарт Wi-Fi | IEEE802.11b/г/н |
Скорость передачи данных | 72,2 Мбит/с | Сертификация | RoHS, ДОСТИГНУТЬСЯ |
РЧ антенна | Внешняя антенна | Поддерживаемая ОС | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
Рабочая частота | 2,4G: 2,400～2,4835 ГГц | Рабочее напряжение | 3,3 В |
Размерность | Л12.0 *Ш12.0*Т2.30мм | РЧ-цепь | 1Т1Р |
Рабочая температура | от -40°С до 85°С | Температура хранения | от -40°С до 85°С |
Номер детали. | Описание |
FG3161ASLX-00 | Hi3861L, b/g/n Wi-Fi, 1T1R, 12x12 мм, SDIO, печатная плата V1.0, без галогенов, с экранированием.TVS |
| FG3161ASLX-01 | Hi3861L, b/g/n Wi-Fi, 1T1R, 12x12 мм, SDIO, печатная плата V1.0, без галогенов, с экранированием.TVS,NO RTC. |
| FG3161ASLX-02 | Hi3861L, b/g/n Wi-Fi, 1T1R, 12x12 мм, SDIO, печатная плата V2.0, без галогенов, с экранированием.ТВС,(Новый HDK) |
| FG3161ASLX-03 | Hi3861L, b/g/n Wi-Fi, 1T1R, 12x12 мм, SDIO, печатная плата V2.0, без галогенов, с экранированием.TVS,NO RTC.(Новый HDK) |
