наименование товара
RTL8723DS Wi-Fi модуль 6223N-SRD
RTL8723DS.
2.4G Wi-Fi
SDIO2.0 / UART.
1t1r.
BT4.2.
21,0x23.0 мм
Детали информации
Функции
Работать на частотных полосах ISM (2,4 ГГц).
CMOS Mac, Baseband PHY и RF в одном чипе для совместимого WLAN 802.11B / G / N.
Wi-Fi 1 Передатчик и 1 приемник позволяют скорости передачи данных, поддерживающих до 150 Мбит / с
Nownstream и 150 Мбит / с выше постригания PHY.
SDIO для Wi-Fi и UART для Bluetooth.
Полностью квалифицирован для спецификации Bluetooth 2.1 + EDR, включая режим модуляции 2 Мбит / с, так и 3 Мбит / с.
Полностью квалифицирован для Bluetooth 3.0.
Полностью квалифицирован для Bluetooth 4.2 Двойной режим.
Операция Bluetooth Full_speed с поддержкой Piconet и Scatternet.
Приложения
OTT / IPTV / DVB / Set-Top Box, планшетный ПК, рекламная машина, интеллектуальное телевидение, IPC / NVR, оборудование для управления промышленным управлением, автомобильный рекордер, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR / AR, беспроводное хранение, принтер, POS Машина, электронная шкала, транспортное средство переднее / задний конец, дрон, робот, передатчик HDMI, умный шлюз, образование, игрушки, осветительные лампы, интеллектуальные уличные светильники, интеллектуальные бытовые бытовые приборы / домашний приборостроение. Другие потребительские электронные продукты.

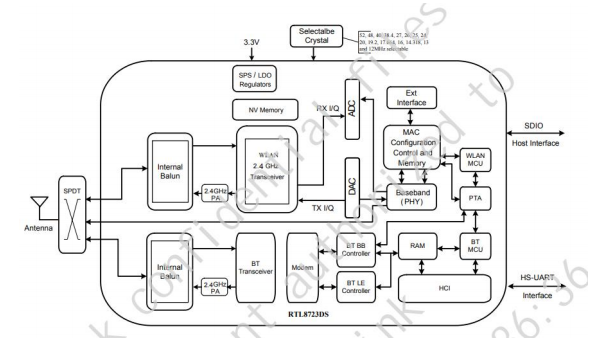

Блок-схема
Параметры
Модель № | 6223N-SRD | Основной чипсет | RTL8723DS. |
Интерфейс | SDIO | WiFi Standard. | IEEE802.11B / G / N |
Скорость передачи данных | 150 Мбит / с | Сертификация | RoHS, дотяжливый |
РФ антенна | Внешняя антенна | ОС поддерживается | Android / Linux / Windows |
Рабочая частота | 2.4G: 2.400 ~ 2.4835 ГГц | Рабочее напряжение | 3,3 В. |
Измерение | L23.0 * W21.0 * T4.8mm | РЧ цепь | 1t1r. |
Рабочая Температура | 0 ° C до 70 ° C | Температура хранения | -40 ° C до 125 ° C |
Информация для заказа
Часть № | Описание |
FG6223NSRD-00. | Rtl8723ds, b / g / n, wifi1t1r, 21 * 23.21mm, sdio + uart, с Металлическая антенна. |
