2.4G+5G
BT4.2 и ниже
Realtek
2T2R.
Выбирать
Интерфейс Wi-Fi & BT
наименование товара

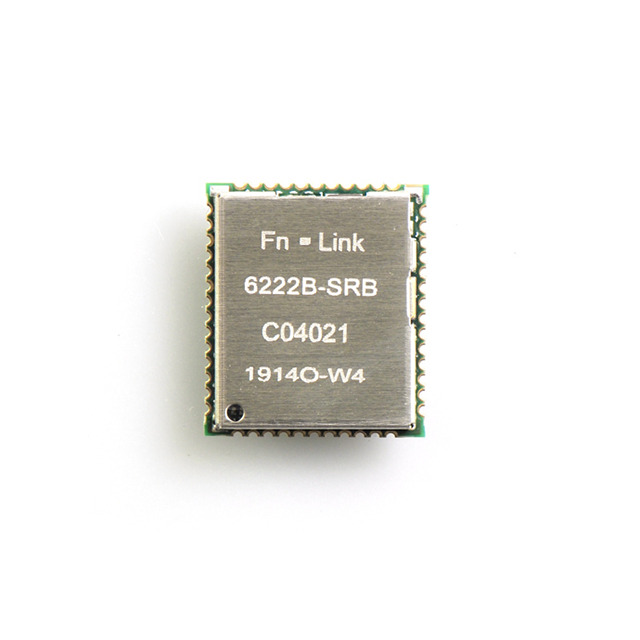

RTL8822BS Wi-Fi модуль 6222B-SRB.
RTL8822BS.
5G Wi-Fi
SDIO3.0 / UART.
2t2r + bt ant
BT4.2 / Ble4.2.
13,0 х 15,0 мм
Детали информации
Функции
Система интегрированной беспроводной локальной сети (WLAN) System-On-Chip (SOC) для 5 ГГц 802.11Ac или 2,4G / 5G 802.11N WLAN.
Двуспаковое пространственное мультиплексирование до 867 Мбит / с.
Поддерживает 20/40 МГц на 2,4 ГГц и поддерживает 20/40/80 МГц в 5 ГГц
Поддерживает интерфейс с низкой мощностью SDIO3.0 для интерфейса WLAN и UART / PCM для
Bluetooth.
Поддерживает Bluetooth V4.2 + HS, BRE и быть обратно совместимым с Bluetooth 1.2, 2.x + повысить скорость передачи данных.
Поддерживает сосуществование WLAN-Bluetooth и сосуществование ISM-LTE.
Поддерживает Bluetooth для передачи уровня мощности Class1 и Class2 без
требует внешнего па.
BT хост цифровой интерфейс:
- HCI UART (до 4 Мбит / с)
- PCM для аудиоданных
Приложения
OTT / IPTV / DVB / Set-Top Box, планшетный ПК, рекламная машина, интеллектуальное телевидение, IPC / NVR, оборудование для управления промышленным управлением, автомобильный рекордер, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR / AR, беспроводное хранение, принтер, POS Машина, электронная шкала, транспортное средство переднее / задний конец, дрон, робот, передатчик HDMI, умный шлюз, образование, игрушки, осветительные лампы, интеллектуальные уличные светильники, интеллектуальные бытовые бытовые приборы / домашний приборостроение. Другие потребительские электронные продукты
Блок-схема
Параметры
Модель № | 6222B-SRB. | Основной чипсет | RTL8822BS. |
Интерфейс | SDIO3.0 | WiFi Standard. | IEEE 802.11A / B / G / N / AC + BLE5.0 |
Скорость передачи данных | 866 Мбит / с | Сертификация | RoHS, дотяжливый |
РФ антенна | Внешняя антенна | ОС поддерживается | Linux / Android / Windows |
Рабочая частота | 2.4G: 2.400 ГГц ~ 2,497 ГГц (2,4 г ISM Band) 5,8 г: 4,900 ГГц ~ 5,845 ГГц (5,0 г ISM Band) | Рабочее напряжение | 3,3 В. |
Измерение | L15.0 * W13.0 * T1,8 мм | РЧ цепь | 2T2R. |
Рабочая Температура | 0 ° C до 70 ° C | Температура хранения | -40 ° C до 125 ° C |
Информация для заказа
Часть № | Описание |
FG6222BSRB-00. | RTL8822BS, A / B / G / N / AC, Wi-Fi + Ble4.2, 2T2R + BT Ant, 13x15mm, SDIO + UART + PCM, PCB V3.0 |
