наименование товара
Модуль RTL8852BS Wi-Fi6 6252B-SR.
RTL8852BS.
802.11a / b / g / n / ac / ax
SDIO / UART
2T2R.
BT5.2 / BLE5.2.
13,0 х 15,0 мм
Детали информации
Функции
Общий
Система интегрированной беспроводной локальной сети (WLAN) System-on-Chip (SOC) для приложений WLAN 802.11A / B / G / N / AC / Ax.
Поддерживает однополосную однополосный одновременный (2,4 г / 5 г).
Характеристики PHY.
Двуспаковое пространственное мультиплексирование до 1201 Мбит / с.
Поддерживает 20/40 МГц на 2,4 ГГц и поддерживает 20/40/80 МГц в 5 ГГц.
Поддерживает передачу луча.
Интерфейс хоста
Поддерживает низкую мощность SDIO3.0 (соответствует интерфейсу SDIO 1.1 / 2.0) для интерфейса WLAN и UART / PCM для Bluetooth.
Особенности Bluetooth
Поддерживает систему Bluetooth (соответствует логотипу BT5.2).
Поддерживает сосуществование WLAN / Bluetooth.
Совместим с Bluetooth V2.1 + EDR.
Поддержка двойного режима: одновременный LE и BR / EDR.
BT хост цифровой интерфейс:
- HCI UART
- PCM для аудиоданных
Приложения
OTT / IPTV / DVB / Set-Top Box, планшетный ПК, рекламная машина, интеллектуальное телевидение, IPC / NVR, оборудование для управления промышленным управлением, автомобильный рекордер, интеллектуальный дверной звонок, интеллектуальный проектор, виртуальная реальность, VR / AR, беспроводное хранение, принтер, POS Машина, электронная шкала, транспортное средство переднее / задний конец, дрон, робот, передатчик HDMI, умный шлюз, образование, игрушки, осветительные лампы, интеллектуальные уличные светильники, интеллектуальные бытовые бытовые приборы / домашний приборостроение. Другие потребительские электронные продукты

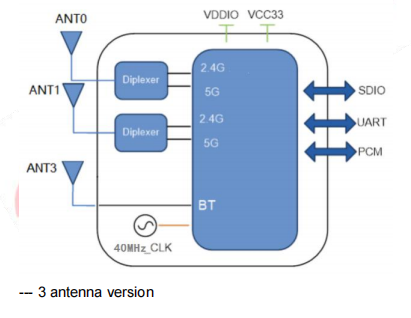

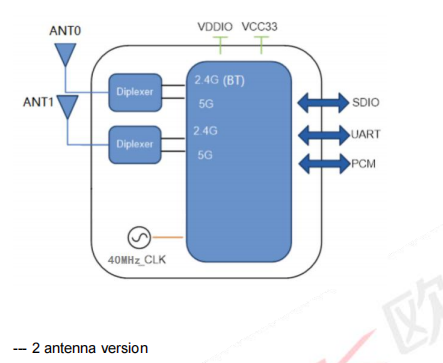

Блок-схема
Параметры
Модель № | 6252B-SR. | Основной чипсет | RTL8852BS. |
Интерфейс | SDIO / UART. | WiFi Standard. | IEEE 802.11A / B / G / N / AC / AX + BLE5.2 |
Скорость передачи данных | 1200 Мбит / с | Сертификация | RoHS, дотяжливый |
РФ антенна | Внешняя антенна | ОС поддерживается | Android / Linux / iOS / Win10 |
Рабочая частота | 2.4G: 2.400 ГГц ~ 2,497 ГГц (2,4 г ISM Band) | Рабочее напряжение | 3,3 В. |
Измерение | L15 * W13 * T1,8 мм | РЧ цепь | 2T2R. |
Рабочая Температура | 0 ° C до 70 ° C | Температура хранения | -40 ° C до 85 ° C |
Информация для заказа
Часть № | Описание |
FG6252BSRX-00. | RTL8852BS-CG, A / B / G / N / AC / AX, Wi-Fi + BT5.2T2T2R, SDIO + UAR Т, 2 антенна, без экранирования |
FG6252BSRX-01. | RTL8852BS-CG, A / B / G / N / AC / AX, Wi-Fi + BT5.2T2T2R, SDIO + UAR Т, 3 антенна, без экранирования |
